Theoretical and Practical Research on Architectural Structural Design
建筑结构设计理论及实践研究

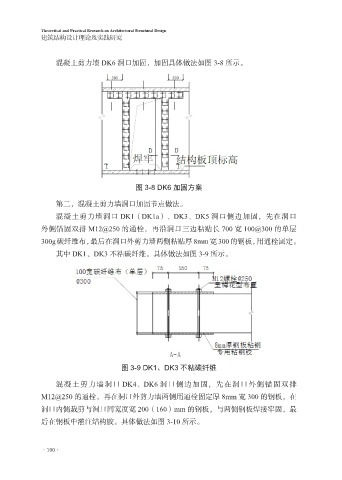

混凝土剪力墙 DK6 洞口加固，加固具体做法如图 3-8 所示。
图 3-8 DK6 加固方案
第二，混凝土剪力墙洞口加固节点做法。
混凝土剪力墙洞口 DK1（DK1a）、DK3、DK5 洞口侧边加固，先在洞口
外侧锚固双排 M12@250 的通栓，再沿洞口三边粘贴长 700 宽 100@300 的单层
300g 碳纤维布，最后在洞口外剪力墙两侧粘贴厚 8mm 宽 300 的钢板，用通栓固定。
其中 DK1、DK3 不粘碳纤维。具体做法如图 3-9 所示。
图 3-9 DK1、DK3 不粘碳纤维
混凝土剪力墙洞口 DK4、DK6 洞口侧边加固，先在洞口外侧锚固双排
M12@250 的通栓，再在洞口外剪力墙两侧用通栓固定厚 8mm 宽 300 的钢板，在
洞口内侧裁剪与洞口同宽度宽 200（160）mm 的钢板，与两侧钢板焊接牢固，最
后在钢板中灌注结构胶。具体做法如图 3-10 所示。
