模块化编程思想，将后台服务按照功能划分为一个个子模块，例如 BIM 服务、
监测业务服务、BIM 属性服务等。同时由于安全监测业务是一个综合课题，常常
需要接入外部系统服务，因此还可能涉及与自动化采集系统的数据交互、强震监

控系统的事件发布等数据共享交换服务。
3. 数据层
数据层主要有监测业务数据库、系统管理数据库，这两个数据库数据结构基
本由关系型数据构成，因此选用 SQL Server 关系型数据库构建；三维模型以及

BIM 模型等模型可视化数据通常都由一个个文件构成，因此，使用 Nginx 将其发
布为一个静态多源数据服务。通过资源文件调用并配合平台服务层相对应的数据
服务对读取的文件资源进行解析绘制；MongoDB 为非关系型数据库，负责存储

BIM 属性信息，并通过数据服务对数据库进行查询。
4. 资源层
系统资源主要分为数据资源和设备资源两种。设备资源主要包括服务器、网
络通信等；数据资源包括基础资源（数字地形图、遥感影像数据和数字高程数据
等）、监测数据（考证信息、监测成果数据、环境水文数据等）和模型数据（BIM

模型和监测仪器三维模型等）。
（三）网络架构

水利行业数据的安全性是所有系统实施的前提和基础，本节设计的系统接入
了坝区的自动化监测采集系统、水文气象系统等。本系统部署在业务专网之中。
具体的网络架构如图 2-5 所示。

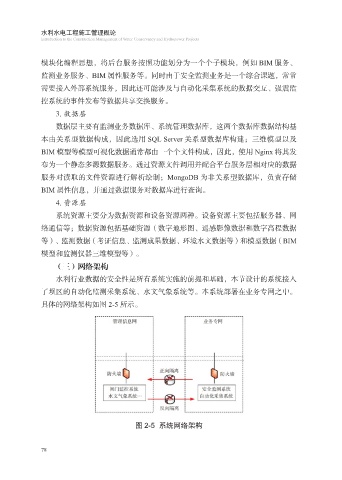

图 2-5 系统网络架构
