第二章 水利水电工程数字孪生安全施工管理技术手段
该系统和安全监测自动化数据采集系统都部署在监测业务专网中，其余闸门
监控系统、水文气象系统等附加系统部署在另外的管理信息网中，两个网络间通
过单向网闸进行数据传输隔离，通过单向网闸确保相互之间的数据通信是单向且
可控的。整体网络都位于跟外部网络物理隔离的系统内网中，进一步增强系统的
网络安全性。
三、功能实现
基于上述的系统设计和关键技术，获取重点区域的遥感影像和数字构成，构
建数字三维地理空间，建设以安全监测仪器模型、水工建筑物和相应 BIM 模型
为基础的三维模型数据库，结合数字孪生三维可视化、网络通信、数据库等技术，
构建了基于数字孪生技术的三维可视化水利安全监测系统。
系统能够直观展示数字三维地理空间中的地形、地貌、安全监测相关模型
信息和扩展的分析、查询数据结果，并能使用这些数据进行一定的三维数据仿真

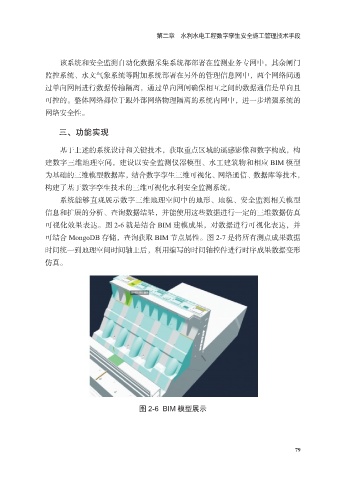

可视化效果表达。图 2-6 就是结合 BIM 建模成果，对数据进行可视化表达，并
可结合 MongoDB 存储，查询获取 BIM 节点属性。图 2-7 是将所有测点成果数据
时间统一到地理空间时间轴上后，利用编写的时间轴控件进行时序成果数据变形
仿真。
图 2-6 BIM 模型展示
