机电自动化在工程机械制造中的应用
Application of Electromechanical Automation in Engineering Machinery Manufacturing
动速度与塑料挤出机的挤出速度相同，刀具与管材间实现相对静止。第三，进刀
装置由液压缸推动 U 形架完成刀具的进给运动，刀片由电机驱动减速器完成刀
具的旋转运动。
2. 工作流程分析
机械系统是自动无屑切割机的执行机构，与液压系统和控制系统配合完成管
材的切割工作。图 7-1 为塑料管材自动无屑切割装置图，自动切割机的流程如下：
第一，启动设备，电机、传动机构、液压系统和控制系统开始工作，检查机
器的工作状态是否正常。第二，电机驱动减速器带动刀片做旋转运动，与此同时，
进刀液压缸在推动水平推力盘 4 沿活动机架作轴向运动，并通过推力轴承传递推
力至回转推力盘 14，回转推力盘带动 U 形斜槽架 7 上的导轨 9 运动，此时将刀
具的水平轴向运动转化为径向进给运动，刀片对管材进行切割。第三，切割工作
完成后，液压缸带动拉回板 6 运动，切割系统复位并准备下次工作。

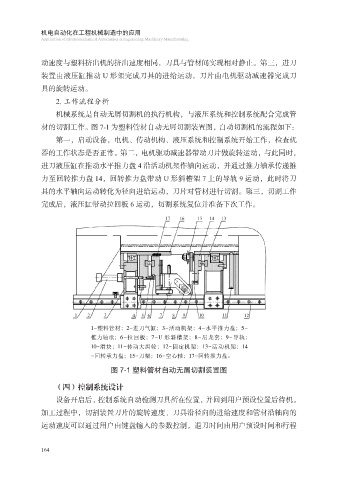

图 7-1 塑料管材自动无屑切割装置图
（四）控制系统设计
设备开启后，控制系统自动检测刀具所在位置，并回到用户预设位置后待机。
加工过程中，切割装置刀片的旋转速度、刀具沿径向的进给速度和管材沿轴向的
运动速度可以通过用户由键盘输入的参数控制，退刀时间由用户预设时间和行程
164
