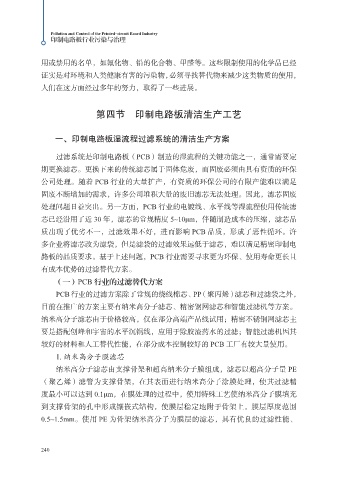

用或禁用的名单，如氟化物、铅的化合物、甲醛等。这些限制使用的化学品已经
证实是对环境和人类健康有害的污染物，必须寻找替代物来减少这类物质的使用，
人们在这方面经过多年的努力，取得了一些进展。

第四节 印制电路板清洁生产工艺

一、印制电路板湿流程过滤系统的清洁生产方案

过滤系统是印制电路板（PCB）制造的湿流程的关键功能之一，通常需要定
期更换滤芯。更换下来的传统滤芯属于固体危废，而固废必须由具有资质的环保
公司处理。随着 PCB 行业的大量扩产，有资质的环保公司的有限产能难以满足
固废不断增加的需求，许多公司堆积大量的废旧滤芯无法处理。因此，滤芯固废
处理问题日益突出。另一方面，PCB 行业的电镀线、水平线等湿流程使用传统滤

芯已经沿用了近 30 年，滤芯的常规精度 5~10μm，伴随制造成本的压缩，滤芯品
质出现了优劣不一，过滤效果不好，进而影响 PCB 品质，形成了恶性循环。许
多企业将滤芯改为滤袋，但是滤袋的过滤效果远低于滤芯，难以满足精密印制电

路板的品质要求。基于上述问题，PCB 行业需要寻求更为环保、使用寿命更长且
有成本优势的过滤替代方案。
（一）PCB 行业的过滤替代方案
PCB 行业的过滤方案除了常规的绕线棉芯、PP（聚丙烯）滤芯和过滤袋之外，
目前在推广的方案主要有纳米高分子滤芯、精密钢网滤芯和智能过滤机等方案。

纳米高分子滤芯由于价格较高，仅在部分高端产品线试用；精密不锈钢网滤芯主
要是搭配创峰和宇宙的水平沉铜线，应用于除胶渣药水的过滤；智能过滤机因其
较好的材料和人工替代性能，在部分成本控制较好的 PCB 工厂有较大量使用。

1. 纳米高分子膜滤芯
纳米高分子滤芯由支撑骨架和超高纳米分子膜组成，滤芯以超高分子量 PE
（聚乙烯）滤管为支撑骨架，在其表面进行纳米高分子涂膜处理，使其过滤精
度最小可以达到 0.1μm，在膜处理的过程中，使用特殊工艺使纳米高分子膜填充
到支撑骨架的孔中形成镶嵌式结构，使膜层稳定地附于骨架上，膜层厚度范围

0.5~1.5mm。使用 PE 为骨架纳米高分子为膜层的滤芯，具有优良的过滤性能、
