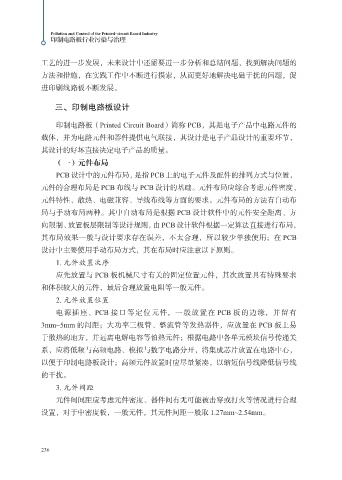

Pollution and Control of the Printed-circuit Board Industry
印制电路板行业污染与治理
工艺的进一步发展，未来设计中还需要进一步分析和总结问题，找到解决问题的
方法和措施，在实践工作中不断进行摸索，从而更好地解决电磁干扰的问题，促
进印刷线路板不断发展。
三、印制电路板设计
印制电路板（Printed Circuit Board）简称 PCB，其是电子产品中电路元件的
载体，并为电路元件和器件提供电气联接，其设计是电子产品设计的重要环节，
其设计的好坏直接决定电子产品的质量。
（一）元件布局
PCB 设计中的元件布局，是指 PCB 上的电子元件及配件的排列方式与位置，
元件的合理布局是 PCB 布线与 PCB 设计的基础。元件布局应综合考虑元件密度、
元件特性、散热、电磁兼容、导线布线等方面的要求。元件布局的方法有自动布
局与手动布局两种。其中自动布局是根据 PCB 设计软件中的元件安全距离、方
向限制、放置板层限制等设计规则，由 PCB 设计软件根据一定算法直接进行布局，
其布局效果一般与设计要求存在误差，不太合理，所以较少单独使用；在 PCB
设计中主要使用手动布局方式，其在布局时应注意以下原则。
1. 元件放置次序
应先放置与 PCB 板机械尺寸有关的固定位置元件，其次放置具有特殊要求
和体积较大的元件，最后合理放置电阻等一般元件。
2. 元件放置位置
电源插座、PCB 接口等定位元件，一般放置在 PCB 板的边缘，并留有
3mm~5mm 的间距；大功率三极管、整流管等发热器件，应放置在 PCB 板上易
于散热的地方，并远离电解电容等怕热元件；根据电路中各单元模块信号传递关
系，应将低频与高频电路、模拟与数字电路分开，将集成芯片放置在电路中心，
以便于印制电路板设计；高频元件放置时应尽量紧凑，以缩短信号线降低信号线
的干扰。
3. 元件间距
元件间间距应考虑元件密度、器件间有无可能被击穿或打火等情况进行合理
设置，对于中密度板，一般元件，其元件间距一般取 1.27mm~2.54mm。
