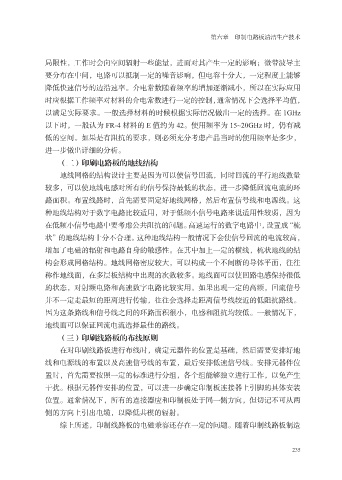

局限性，工作时会向空间辐射一些能量，进而对其产生一定的影响；微带波导主
要分布在中间，电路可以抵制一定的噪音影响，但电容十分大，一定程度上能够
降低快速信号的边沿速率。介电常数随着频率的增加逐渐减小，所以在实际应用
时应根据工作频率对材料的介电常数进行一定的控制，通常情况下会选择平均值，
以满足实际要求。一般选择材料的时候根据实际情况做出一定的选择。在 1GHz

以下时，一般认为 FR-4 材料的 E 值约为 42。使用频率为 15~20GHz 时，仍有减
低的空间。如果是有阻抗的要求，则必须充分考虑产品当时的使用频率是多少，
进一步做出详细的分析。

（二）印刷电路板的地线结构
地线网格的结构设计主要是因为可以使信号回流，同时回流的平行地线数量
较多，可以使地线电感对所有的信号保持最低的状态，进一步降低回流电流的环
路面积。布置线路时，首先需要固定好地线网格，然后布置信号线和电源线。这

种地线结构对于数字电路比较适用，对于低频小信号电路来说适用性较弱，因为
在低频小信号电路中要考虑公共阻抗的问题。高速运行的数字电路中，设置成“梳
状”的地线结构十分不合理。这种地线结构一般情况下会使信号回流的电流较高，
增加了电磁的辐射和电路自身的敏感性。在其中加上一定的横线，梳状地线的结

构会形成网格结构。地线网格密度较大，可以构成一个不间断的导体平面，往往
称作地线面，在多层板结构中出现的次数较多。地线面可以使回路电感保持很低
的状态，对射频电路和高速数字电路比较实用。如果出现一定的高频，回流信号
并不一定走最短的距离进行传输，往往会选择走距离信号线较近的低阻抗路线。

因为这条路线和信号线之间的环路面积很小，电感和阻抗均较低。一般情况下，
地线面可以保证回流电流选择最佳的路线。
（三）印刷线路板的布线原则
在对印刷线路板进行布线时，确定元器件的位置是基础，然后需要安排好地

线和电源线的布置以及高速信号线的布置，最后安排低速信号线。安排元器件位
置时，首先需要按照一定的标准进行分组，各个组能够独立进行工作，以免产生
干扰。根据元器件安排的位置，可以进一步确定印制板连接器上引脚的具体安装
位置。通常情况下，所有的连接器应和印制板处于同一侧方向，但切记不可从两

侧的方向上引出电缆，以降低共模的辐射。
综上所述，印制线路板的电磁兼容还存在一定的问题。随着印制线路板制造
