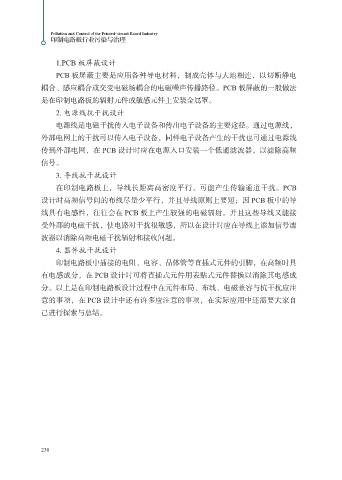

1.PCB 板屏蔽设计
PCB 板屏蔽主要是应用各种导电材料，制成壳体与大地相连，以切断静电
耦合、感应耦合或交变电磁场耦合的电磁噪声传播路径。PCB 板屏蔽的一般做法
是在印制电路板的辐射元件或敏感元件上安装金属罩。
2. 电源线抗干扰设计
电源线是电磁干扰传入电子设备和传出电子设备的主要途径。通过电源线，
外部电网上的干扰可以传入电子设备，同样电子设备产生的干扰也可通过电源线
传到外部电网，在 PCB 设计时应在电源入口安装一个低通滤波器，以滤除高频
信号。
3. 导线抗干扰设计
在印制电路板上，导线长距离高密度平行，可能产生传输通道干扰。PCB
设计时高频信号间的布线尽量少平行，并且导线原则上要短；因 PCB 板中的导
线具有电感性，往往会在 PCB 板上产生较强的电磁辐射。并且这些导线又能接
受外部的电磁干扰，使电路对干扰很敏感，所以在设计时应在导线上添加信号滤
波器以消除高频电磁干扰辐射和接收问题。
4. 器件抗干扰设计
印制电路板中插接的电阻、电容、晶体管等直插式元件的引脚，在高频时具
有电感成分，在 PCB 设计时可将直插式元件用表贴式元件替换以消除其电感成
分。以上是在印制电路板设计过程中在元件布局、布线、电磁兼容与抗干扰应注
意的事项，在 PCB 设计中还有许多应注意的事项，在实际应用中还需要大家自
己进行探索与总结。
