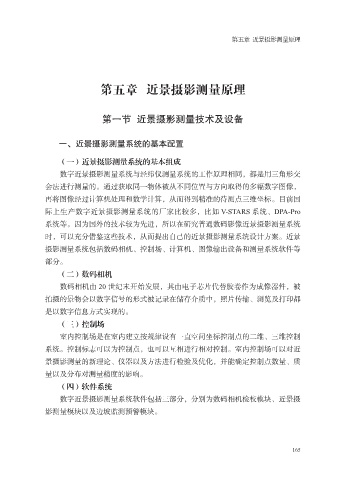

第五章 近景摄影测量原理

第五章 近景摄影测量原理

第一节 近景摄影测量技术及设备

一、近景摄影测量系统的基本配置

（一）近景摄影测量系统的基本组成

数字近景摄影测量系统与经纬仪测量系统的工作原理相同，都是用三角形交
会法进行测量的。通过获取同一物体被从不同位置与方向取得的多幅数字图像，
再将图像经过计算机处理和数学计算，从而得到精准的待测点三维坐标。目前国
际上生产数字近景摄影测量系统的厂家比较多，比如 V-STARS 系统、DPA-Pro

系统等。因为国外的技术较为先进，所以在研究普通数码影像近景摄影测量系统
时，可以充分借鉴这些技术，从而提出自己的近景摄影测量系统设计方案。近景
摄影测量系统包括数码相机、控制场、计算机、图像输出设备和测量系统软件等
部分。

（二）数码相机
数码相机由 20 世纪末开始发展，其由电子芯片代替胶卷作为成像器件，被
拍摄的景物会以数字信号的形式被记录在储存介质中，照片传输、浏览及打印都
是以数字信息方式实现的。

（三）控制场
室内控制场是在室内建立按规律设有一直空间坐标控制点的二维、三维控制
系统。控制标志可以为控制点，也可以互相进行相对控制。室内控制场可以对近
景摄影测量的新理论、仪器以及方法进行检验及优化，并能确定控制点数量、质

量以及分布对测量精度的影响。
（四）软件系统
数字近景摄影测量系统软件包括三部分，分别为数码相机检校模块、近景摄
影测量模块以及边坡监测预警模块。

165
