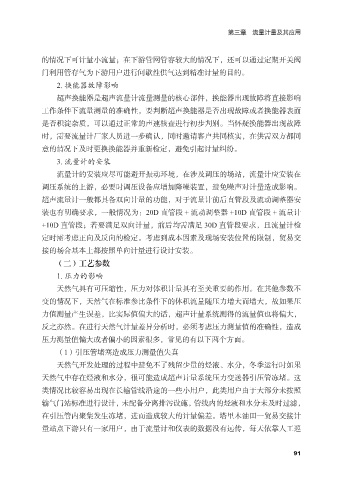

Page 103 - 计量测试技术分析

第三章 流量计量及其应用

的情况下可计量小流量；在下游管网管容较大的情况下，还可以通过定期开关阀
门利用管存气为下游用户进行间歇性供气达到精准计量的目的。
2. 换能器故障影响

超声换能器是超声流量计流量测量的核心部件，换能器出现故障将直接影响
工作条件下流量测量的准确性，要判断超声换能器是否出现故障或者换能器表面
是否积淀杂质，可以通过正常的声速核查进行初步判别。当怀疑换能器出现故障
时，需要流量计厂家人员进一步确认，同时邀请客户共同核实，在供需双方都同

意的情况下及时更换换能器并重新检定，避免引起计量纠纷。
3. 流量计的安装
流量计的安装应尽可能避开振动环境，在涉及调压的场站，流量计应安装在
调压系统的上游，必要时调压设备应增加降噪装置，避免噪声对计量造成影响。

超声流量计一般都具备双向计量的功能，对于流量计前后直管段及流动调整器安
装也有明确要求，一般情况为：20D 直管段 + 流动调整器 +10D 直管段 + 流量计
+10D 直管段；若要满足双向计量，前后均需满足 30D 直管段要求，且流量计检
定时需考虑正向及反向的检定。考虑到成本因素及现场安装位置的限制，贸易交

接的场合基本上都按照单向计量进行设计安装。
（二）工艺参数
1. 压力的影响
天然气具有可压缩性，压力对体积计量具有至关重要的作用。在其他参数不

变的情况下，天然气在标准参比条件下的体积流量随压力增大而增大，故如果压
力值测量产生误差，比实际值偏大的话，超声计量系统测得的流量值也将偏大，
反之亦然。在进行天然气计量差异分析时，必须考虑压力测量值的准确性，造成
压力测量值偏大或者偏小的因素很多，常见的有以下两个方面。

（1）引压管堵塞造成压力测量值失真
天然气开发处理的过程中避免不了残留少量的烃液、水分，冬季运行时如果
天然气中存在烃液和水分，很可能造成超声计量系统压力变送器引压管冻堵。这
类情况比较容易出现在长输管线沿途的一些小用户，此类用户由于大部分未按照

输气门站标准进行设计，未配备分离排污设施，管线内的烃液和水分未及时过滤，
在引压管内聚集发生冻堵，进而造成较大的计量偏差。塔里木油田一贸易交接计
量站点下游只有一家用户，由于流量计和仪表的数据没有远传，每天依靠人工巡

91
