第三，针对线路故障，根据接线图逐级排查，解决接线错误、端子插接不实
等问题。
第四，针对软件程序故障，进入菜单，恢复出厂默认设置。

（二）采样故障及处理措施
1. 故障原因分析
汇流箱采样模块（监测模块单元）负责监测接入的各光伏组串的运行状态（电
流、电压、功率）、断路器和防雷器状态，通过 RS485 通信上传监测数据。造

成汇流箱出现采样故障的原因主要有：供电不稳定，雷击、静电、高温等使采样
芯片损坏；强电磁干扰、光照突变、预设值存在偏差等使采样数据异常；通信故
障导致采样数据不能上传等。
目前的智能汇流箱均具备根据采样数据自动判别故障，并发出告警的功能。

采样异常告警逻辑如图 2-2 所示，当发生采样芯片故障和读 Flash 错误时，经采
样延时时间 Tz 后触发相应的故障标志（存储远传运行灯由常亮变为闪烁，故障
信号接点闭合），其判断依据为：实时采样值与预设值（初始化时写入）比对，
若二者吻合，则上传数据；若不吻合，则会判定采样芯片故障，并发出告警信号

和停止采样。比如光照突变时，汇流箱电源模块输入电压会波动，会引起采样模
块供电电压异常，装置被判定为采样芯片故障，但若未设置在较短时间间隔内
（0.025~0.200s）由光照突变引起的采样异常或供电异常时芯片的采样和供电可
自动复位，即使在光照强度逐渐增大或波动较小的情况下，供电电源稳定，芯片

报警状态也不会自动解除，采样模块不能采集到监测数据的模拟量。

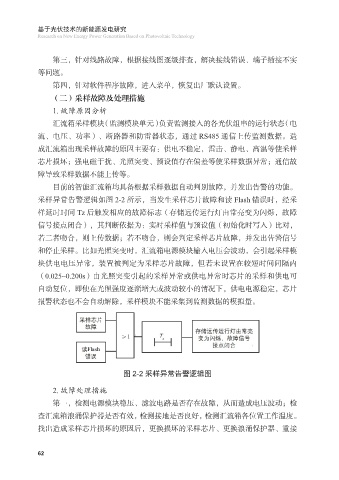

图 2-2 采样异常告警逻辑图
2. 故障处理措施

第一，检测电源模块稳压、滤波电路是否存在故障，从而造成电压波动；检
查汇流箱浪涌保护器是否有效，检测接地是否良好，检测汇流箱各位置工作温度。
找出造成采样芯片损坏的原因后，更换损坏的采样芯片、更换浪涌保护器、重接
