基于光伏技术的新能源发电研究
Research on New Energy Power Generation Based on Photovoltaic Technology
该方法理论可行，但实际操作很难。
第二，因光伏发电系统中各元器件、传输线和负载阻抗不同，或传输线、电
感和电容变化不连续，会造成传输线首尾端阻抗不匹配，可采用 4 种首尾端阻抗
匹配方法解决，即源端匹配、电阻电容匹配、终端匹配及戴维南匹配，如图2-3所示。
图中 A、B 分别表示源端、终端；R 为电阻；C 为电容。

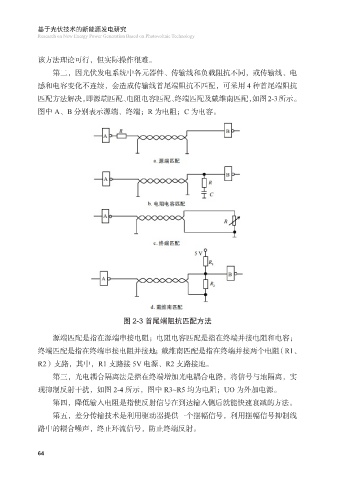

图 2-3 首尾端阻抗匹配方法
源端匹配是指在源端串接电阻；电阻电容匹配是指在终端并接电阻和电容；
终端匹配是指在终端串接电阻并接地；戴维南匹配是指在终端并接两个电阻（R1、
R2）支路，其中，R1 支路接 5V 电源、R2 支路接地。
第三，光电耦合隔离法是指在终端增加光电耦合电路，将信号与地隔离，实
现抑制反射干扰，如图 2-4 所示，图中 R3~R5 均为电阻；UO 为外加电源。
第四，降低输入电阻是指使反射信号在到达输入侧后就能快速衰减的方法。
第五，差分传输技术是利用驱动器提供一个摆幅信号，利用摆幅信号抑制线
路中的耦合噪声，终止环流信号，防止终端反射。
64
