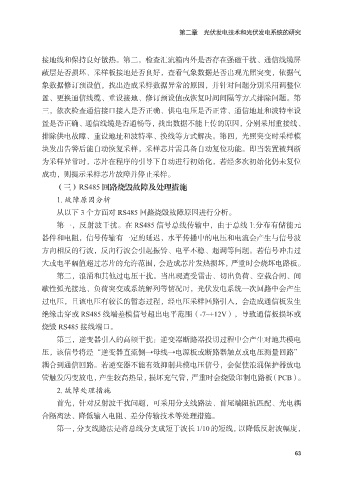

第二章 光伏发电技术和光伏发电系统的研究

接地线和保持良好散热。第二，检查汇流箱内外是否存在强磁干扰、通信线缆屏
蔽层是否损坏、采样板接地是否良好，查看气象数据是否出现光照突变，依据气
象数据修订预设值，找出造成采样数据异常的原因，并针对问题分别采用调整位

置、更换通信线缆、重设接地、修订预设值或恢复时间间隔等方式排除问题。第
三，依次检查通信接口接入是否正确、供电电压是否正常、通信地址和波特率设
置是否正确、通信线缆是否通畅等，找出数据不能上传的原因，分别采用重接线、
排除供电故障、重设地址和波特率、换线等方式解决。第四，光照突变时采样模

块发出告警后能自动恢复采样，采样芯片需具备自动复位功能。即当装置被判断
为采样异常时，芯片在程序的引导下自动进行初始化，若经多次初始化仍未复位
成功，则提示采样芯片故障并停止采样。
（三）RS485 回路烧毁故障及处理措施

1. 故障原因分析
从以下 3 个方面对 RS485 回路烧毁故障原因进行分析。
第一，反射波干扰。在 RS485 信号总线传输中，由于总线上分布有储能元
器件和电阻，信号传输有一定的延迟，水平传播中的电压和电流会产生与信号波

方向相反的行波，反向行波会引起振铃、电平不稳、超调等问题。若信号冲击过
大或电平幅值超过芯片的允许范围，会造成芯片发热损坏，严重时会烧坏电路板。
第二，浪涌和其他过电压干扰。当出现遭受雷击、切出负荷、空载合闸、间
歇性弧光接地、负荷突变或系统解列等情况时，光伏发电系统一次回路中会产生

过电压，且该电压有较长的暂态过程，经电压采样回路引入，会造成通信板发生
绝缘击穿或 RS485 线端差模信号超出电平范围（-7~+12V），导致通信板损坏或
烧毁 RS485 接线端口。
第三，逆变器引入的高频干扰：逆变器断路器投切过程中会产生对地共模电

压，该信号将经“逆变器直流侧→母线→电源板或断路器触点或电压测量回路”
耦合到通信回路。若逆变器不能有效抑制共模电压信号，会促使浪涌保护器放电
管触发闪变放电，产生较高热量，损坏充气管，严重时会烧毁印制电路板（PCB）。
2. 故障处理措施

首先，针对反射波干扰问题，可采用分支线路法、首尾端阻抗匹配、光电耦
合隔离法、降低输入电阻、差分传输技术等处理措施。
第一，分支线路法是将总线分支成短于波长 1/10 的短线，以降低反射波幅度，

63
