第二章 光伏发电技术和光伏发电系统的研究

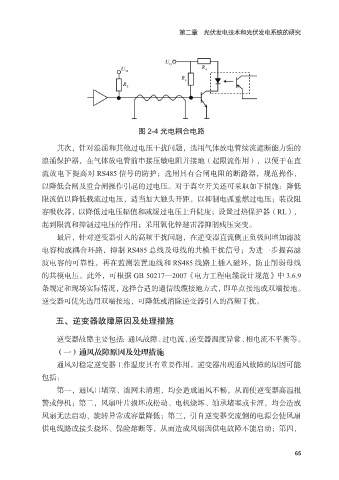

图 2-4 光电耦合电路

其次，针对浪涌和其他过电压干扰问题，选用气体放电管续流遮断能力强的
浪涌保护器，在气体放电管前串接压敏电阻并接地（起限流作用），以便于在直
流放电下提高对 RS485 信号的防护；选用具有合闸电阻的断路器，规范操作，
以降低合闸及重合闸操作引起的过电压。对于真空开关还可采取如下措施：降低
限流值以降低载流过电压，适当加大触头开距，以抑制电弧重燃过电压；装设阻

容吸收器，以降低过电压幅值和减缓过电压上升陡度；设置过热保护器（RL），
起到限流和抑制过电压的作用；采用氧化锌避雷器抑制残压突变。
最后，针对逆变器引入的高频干扰问题，在逆变器直流侧正负极间增加滤波

电容构成耦合环路，抑制 RS485 总线及母线的共模干扰信号；为进一步提高滤
波电容的可靠性，再在监测装置地线和 RS485 线路上插入磁环，防止削弱母线
的共模电压。此外，可根据 GB 50217—2007《电力工程电缆设计规范》中 3.6.9
条规定和现场实际情况，选择合适的通信线缆接地方式，即单点接地或双端接地。

逆变器可优先选用双端接地，可降低或消除逆变器引入的高频干扰。

五、逆变器故障原因及处理措施

逆变器故障主要包括：通风故障、过电流、逆变器温度异常、相电流不平衡等。

（一）通风故障原因及处理措施
通风对稳定逆变器工作温度具有重要作用，逆变器出现通风故障的原因可能
包括：
第一，通风口堵塞、滤网未清理，均会造成通风不畅，从而使逆变器高温报

警或停机；第二，风扇叶片损坏或松动、电机烧坏、轴承堵塞或卡涩，均会造成
风扇无法启动、旋转异常或容量降低；第三，引自逆变器交流侧的电源会使风扇
供电线路或接头烧坏、保险熔断等，从而造成风扇因供电故障不能启动；第四，
