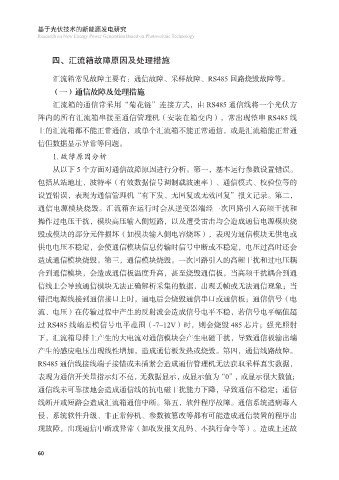

四、汇流箱故障原因及处理措施

汇流箱常见故障主要有：通信故障、采样故障、RS485 回路烧毁故障等。

（一）通信故障及处理措施
汇流箱的通信常采用“菊花链”连接方式，由 RS485 通信线将一个光伏方
阵内的所有汇流箱串接至通信管理机（安装在箱变内），常出现整串 RS485 线
上的汇流箱都不能正常通信，或单个汇流箱不能正常通信，或是汇流箱能正常通

信但数据显示异常等问题。
1. 故障原因分析
从以下 5 个方面对通信故障原因进行分析。第一，基本运行参数设置错误。

包括从站地址、波特率（有效数据信号调制载波速率）、通信模式、校验位等的
设置错误，表现为通信管理机“有下发、无回复或无效回复”报文记录。第二，
通信电源模块烧毁。汇流箱在运行时会从逆变器端经一次回路引入高频干扰和
操作过电压干扰，模块高压输入侧短路，以及遭受雷击均会造成通信电源模块烧

毁或模块的部分元件损坏（如模块输入侧电容烧坏），表现为通信模块无供电或
供电电压不稳定，会使通信模块信息传输时信号中断或不稳定，电压过高时还会
造成通信模块烧毁。第三，通信模块烧毁。一次回路引入的高频干扰和过电压耦

合到通信模块，会造成通信板温度升高，甚至烧毁通信板，当高频干扰耦合到通
信线上会导致通信模块无法正确解析采集的数据，出现丢帧或无法通信现象；当
错把电源线接到通信接口上时，通电后会烧毁通信串口或通信板；通信信号（电
流、电压）在传输过程中产生的反射波会造成信号电平不稳，若信号电平幅值超

过 RS485 线端差模信号电平范围（-7~12V）时，则会烧毁 485 芯片；强光照射
下，汇流箱母排上产生的大电流对通信模块会产生电磁干扰，导致通信板输出端
产生的感应电压出现线性增加，造成通信板发热或烧毁。第四，通信线路故障。

RS485 通信线接线端子接错或未插紧会造成通信管理机无法获取采样真实数据，
表现为通信开关量指示灯不亮，无数据显示，或显示值为“0”，或显示很大数值；
通信线未可靠接地会造成通信线的抗电磁干扰能力下降，导致通信不稳定；通信

线断开或短路会造成汇流箱通信中断。第五，软件程序故障。通信系统遭病毒入
侵、系统软件升级、非正常停机、参数被篡改等都有可能造成通信装置的程序出
现故障，出现通信中断或异常（如收发报文乱码、不执行命令等）。造成上述故
