Page 23 - 现代化水利工程建设理论与实践分析

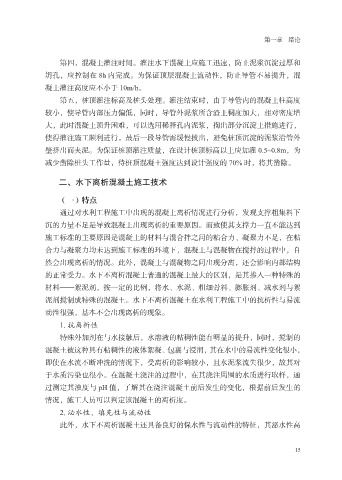

第一章 绪论

第四，混凝土灌注时间。灌注水下混凝土应施工迅速，防止泥浆沉淀过厚和
坍孔，应控制在 8h 内完成。为保证顶层混凝土流动性，防止导管不易提升，混
凝土灌注高度应不小于 10m/h。
第五，桩顶灌注标高及桩头处理。灌注结束时，由于导管内的混凝土柱高度

较小，使导管内部压力偏低，同时，导管外泥浆所含渣土稠度加大，相对密度增
大，此时混凝土顶升困难，可以选用稀释孔内泥浆，掏出部分沉淀土措施进行，
使得灌注施工顺利进行。最后一段导管需缓慢拔出，避免桩顶沉淀的泥浆沿管外
壁挤出而夹泥。为保证桩顶灌注质量，在设计桩顶标高以上应加灌 0.5~0.8m，为

减少凿除桩头工作量，待桩顶混凝土强度达到设计强度的 70% 时，将其凿除。

二、水下离析混凝土施工技术

（一）特点

通过对水利工程施工中出现的混凝土离析情况进行分析，发现支撑粗集料下
沉的力量不足是导致混凝土出现离析的重要原因。而致使其支撑力一直不能达到
施工标准的主要原因是混凝土的材料与混合拌之间的粘合力、凝聚力不足，在粘
合力与凝聚力均未达到施工标准的环境下，混凝土与混凝物在搅拌的过程中，自
然会出现离析的情况。此外，混凝土与混凝物之间出现分离，还会影响内部结构

的正常受力。水下不离析混凝土普通的混凝土最大的区别，是其掺入一种特殊的
材料——絮泥剂，按一定的比例，将水、水泥、粗细骨料、膨胀剂、减水剂与絮
泥剂搅制成特殊的混凝土。水下不离析混凝土在水利工程施工中的抗析性与易流

动性很强，基本不会出现离析的现象。
1. 抗离析性
特殊外加剂在与水接触后，水溶液的粘稠性能有明显的提升，同时，搅制的
混凝土被这种具有粘稠性的液体絮凝、包裹与浸润，其在水中的易流性变化很小，
即使在水流不断冲洗的情况下，受离析的影响较小，且水泥浆流失很少，故其对

于水质污染也很小。在混凝土浇注的过程中，在其浇注周围的水质进行取样，通
过测定其浊度与 pH 值，了解其在浇注混凝土前后发生的变化，根据前后发生的
情况，施工人员可以判定该混凝土的离析度。

2. 泌水性、填充性与流动性
此外，水下不离析混凝土还具备良好的保水性与流动性的特征，其泌水性高

15
