Page 21 - 现代化水利工程建设理论与实践分析

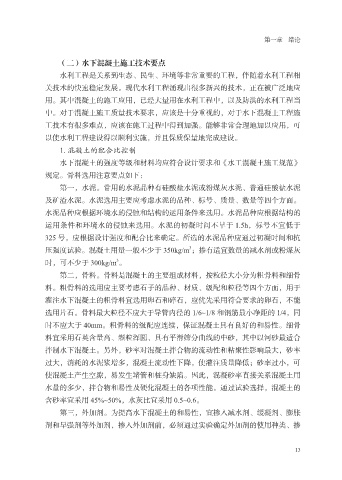

第一章 绪论

（二）水下混凝土施工技术要点
水利工程是关系到生态、民生、环境等非常重要的工程，伴随着水利工程相
关技术的快速稳定发展。现代水利工程涌现出很多新兴的技术，正在被广泛地应
用。其中混凝土的施工应用，已经大量用在水利工程中，以及防洪的水利工程当

中。对于混凝土施工质量技术要求，应该是十分重视的，对于水下混凝土工程施
工技术有很多难点，应该在施工过程中得到加强。能够非常合理地加以应用，可
以使水利工程建设得以顺利实施，并且保质保量地完成建设。
1. 混凝土的配合比控制

水下混凝土的强度等级和材料均应符合设计要求和《水工混凝土施工规范》
规定。骨料选用注意要点如下：
第一，水泥。常用的水泥品种有硅酸盐水泥或粉煤灰水泥、普通硅酸盐水泥
及矿渣水泥。水泥选用主要应考虑水泥的品种、标号、质量、数量等四个方面。

水泥品种应根据环境水的侵蚀和结构的运用条件来选用。水泥品种应根据结构的
运用条件和环境水的侵蚀来选用。水泥的初凝时间不早于 1.5h，标号不宜低于
325 号，应根据设计强度和配合比来确定。所选的水泥品种应通过初凝时间和抗
3
压强度试验。混凝土用量一般不少于 350kg/m ；掺有适宜数量的减水剂或粉煤灰
3
时，可不少于 300kg/m 。
第二，骨料。骨料是混凝土的主要组成材料，按粒径大小分为粗骨料和细骨
料。粗骨料的选用应主要考虑石子的品种、材质、级配和粒径等四个方面，用于
灌注水下混凝土的粗骨料宜选用卵石和碎石，应优先采用符合要求的卵石，不能

选用片石。骨料最大粒径不应大于导管内径的 1/6~1/8 和钢筋最小净距的 1/4，同
时不应大于 40mm。粗骨料的级配应连续，保证混凝土具有良好的和易性。细骨
料宜采用石英含量高、颗粒浑圆、具有平滑筛分曲线的中砂，其中以河砂最适合
拌制水下混凝土。另外，砂率对混凝土拌合物的流动性和粘聚性影响最大，砂率

过大，消耗的水泥浆增多，混凝土流动性下降，使灌注质量降低；砂率过小，可
使混凝土产生空隙，易发生堵管和桩身缺陷。因此，混凝砂率直接关系混凝土用
水量的多少，拌合物和易性及硬化混凝土的各项性能。通过试验选择，混凝土的
含砂率宜采用 45%~50%，水灰比宜采用 0.5~0.6。

第三，外加剂。为提高水下混凝土的和易性，宜掺入减水剂、缓凝剂、膨胀
剂和早强剂等外加剂，掺入外加剂前，必须通过实验确定外加剂的使用种类、掺

13
