3. 引入微亨级的电感线圈 L0
天线串接一只微亨级的电感线圈 L0 接地，该电感的引入，使雷电脉冲前沿
更陡更快地通过放电球入地，有利于将雷电能量短路入地，而微亨级电感 L0 的
接入，也降低了天线体本身的对地阻抗，有利于提高抗干扰（高频倒送）能力。
L0 的取值可以从设定流过 L0 的载波电流入手进行计算，一般选取 20~40A。如
果天线阻抗 Z=R+jX，发射功率 P，则载波状态下塔底电压（也就是 L0 两端电压）
有效值为，与 L0 取值无关，只要设定了 L0 的电流，就可以得出 L0 的感抗从而
求出电感量。
4. 串接隔直流电容 C0
考虑到天线受雷击时，还有一部分能量经馈线去发射机，为此，又加一道“防
护墙”。当遇到雷击强度很强的时候，虽有石墨放电球的泄放限幅保护，但残余
的雷电脉冲依然可能较高，C0 起进一步抑制直流和低频成分的作用。C0 的容量
一般选择在 1000~3000pF，在中波频率上不致产生过大的压降，但它的伏安量要
选择大一些，借以抵挡雷击能量的侵入。
（二）阻抗匹配网络
匹配网络实质上是把本来不匹配的阻抗，用阻抗变换电路变换到要求的阻
抗值。可通过 L、C 或 L 和 C 的组合，构成 Γ 型、倒 Γ 型、T 型和 π 型等多
种的方法和途径来实现阻抗匹配。而 Γ 网络和倒 Γ 网络是基本形式，如图 7-5
所示。

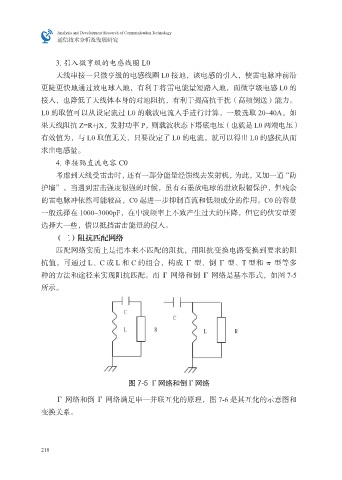

图 7-5 Γ 网络和倒 Γ 网络
Γ 网络和倒 Γ 网络满足串—并联互化的原理，图 7-6 是其互化的示意图和
变换关系。
