第七章 双频共塔网络技术研究

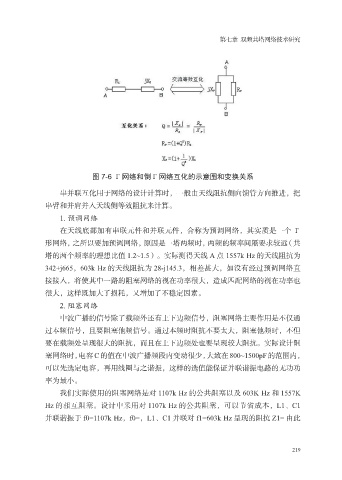

图 7-6 Γ 网络和倒 Γ 网络互化的示意图和变换关系
串并联互化用于网络的设计计算时，一般由天线阻抗侧向馈管方向推进，把
串臂和并肩并入天线侧等效阻抗来计算。
1. 预调网络
在天线底部加有串联元件和并联元件，合称为预调网络，其实质是一个 Г
形网络，之所以要加预调网络，原因是一塔两频时，两频的频率间隔要求较远（共
塔的两个频率的理想比值 1.2~1.5）。实际测得天线 A 点 1557k Hz 的天线阻抗为
342+j665，603k Hz 的天线阻抗为 28-j145.3，相差甚大，如没有经过预调网络直
接接入，将使其中一路的阻塞网络的视在功率很大，造成匹配网络的视在功率也
很大，这样既加大了损耗，又增加了不稳定因素。
2. 阻塞网络
中波广播的信号除了载频外还有上下边频信号，阻塞网络主要作用是不仅通
过本频信号，且要阻塞他频信号。通过本频时阻抗不要太大，阻塞他频时，不但
要在载频处呈现很大的阻抗，而且在上下边频处也要呈现较大阻抗。实际设计阻
塞网络时，电容 C 的值在中波广播频段内变动很少，大致在 800~1500pF 的范围内，
可以先选定电容，再用线圈与之谐振，这样的选值能保证并联谐振电路的无功功
率为最小。
我们实际使用的阻塞网络是对 1107k Hz 的公共阻塞以及 603K Hz 和 1557K
Hz 的相互阻塞。设计中采用对 1107k Hz 的公共阻塞，可以节省成本，L1、C1
并联谐振于 f0=1107k Hz，f0=，L1、C1 并联对 f1=603k Hz 呈现的阻抗 Z1= 由此
219
