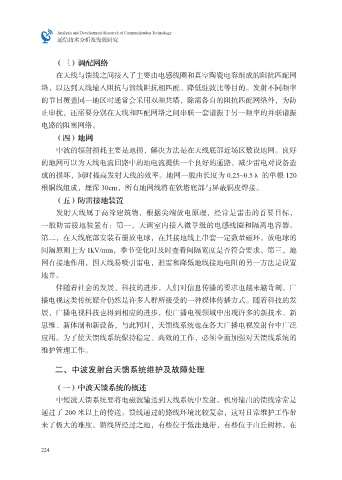

通信技术分析及发展研究

（三）调配网络
在天线与馈线之间接入了主要由电感线圈和真空陶瓷电容组成的阻抗匹配网
络，以达到天线输入阻抗与馈线阻抗相匹配、降低驻波比等目的。发射不同频率
的节目覆盖同一地区时通常会采用双频共塔，除需各自的阻抗匹配网络外，为防

止串扰，还需要分别在天线和匹配网络之间串联一套谐振于另一频率的并联谐振
电路的阻塞网络。
（四）地网
中波的辐射损耗主要是地损，解决方法是在天线底部近场区敷设地网。良好

的地网可以为天线电流回路中的地电流提供一个良好的通路，减少雷电对设备造
成的损坏，同时提高发射天线的效率。地网一般由长度为 0.25~0.5λ 的单根 120
根铜线组成，埋深 30cm，所有地网线将在铁塔底部与屏蔽铜皮焊接。
（五）防雷接地装置

发射天线属于高耸建筑物，根据尖端放电原理，经常是雷击的首要目标，
一般防雷接地装置有：第一，天调室内接入微亨级的电感线圈和隔离电容器。
第二，在天线底部安装石墨放电球，在其接地线上串套一定数量磁环。放电球的
间隔原则上为 1kV/mm，季节变化时及时查看间隔宽度是否符合要求。第三，地

网有接地作用，因天线易吸引雷电，避雷和降低地线接地电阻的另一方法是设置
地井。
伴随着社会的发展、科技的进步，人们对信息传播的要求也越来越苛刻。广
播电视这类传统媒介仍然是许多人群所接受的一种媒体传播方式。随着科技的发

展，广播电视科技也得到相应的进步，使广播电视领域中出现许多的新技术、新
思维、新体制和新设备，与此同时，天馈线系统也在各大广播电视发射台中广泛
应用。为了使天馈线系统保持稳定、高效的工作，必须全面加强对天馈线系统的
维护管理工作。

二、中波发射台天馈系统维护及故障处理

（一）中波天馈系统的概述
中短波天馈系统要将电磁波输送到天线系统中发射。机房输出的馈线常常是

通过了 200 米以上的传送。馈线通过的路线环境比较复杂，这对日常维护工作带
来了极大的难度。馈线所经过之地，有些位于低洼地带，有些位于山丘树林。在

224
