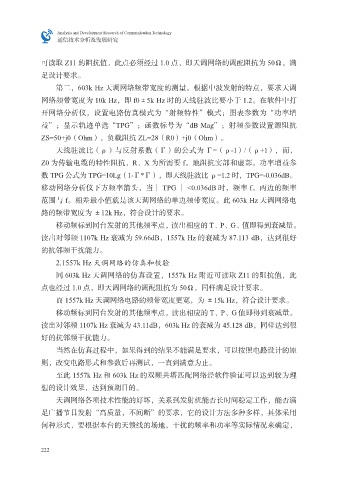

可读取 Z11 的阻抗值，此点必须经过 1.0 点，即天调网络的调配阻抗为 50Ω，满
足设计要求。
第二，603k Hz 天调网络频带宽度的测量。根据中波发射的特点，要求天调
网络频带宽度为 10k Hz，即 f0±5k Hz 时的天线驻波比要小于 1.2。在软件中打

开网络分析仪，设置电路仿真模式为“射频特性”模式；图表参数为“功率增
益”；显示轨迹单选“TPG”；函数标号为“dB Mag”；射频参数设置源阻抗
ZS=50+j0（Ohm），负载阻抗 ZL=28（R0）+j0（Ohm）。
天线驻波比（ρ）与反射系数（Γ）的公式为 Γ=（ρ-1）/（ρ+1），而，

Z0 为传输电缆的特性阻抗，R、X 为所需要 f。地阻抗实部和虚部。功率增益参
数 TPG 公式为 TPG=10Lg（1-Γ*Γ），即天线驻波比 ρ=1.2 时，TPG=-0.036dB。
移动网络分析仪下方频率箭头，当︱ TPG ︱ <0.036dB 时，频率 f。两边的频率
范围与 f。相差最小值就是该天调网络的单边频带宽度。此 603k Hz 天调网络电

路的频带宽度为 ±12k Hz，符合设计的要求。
移动频标到同台发射的其他频率点，读出相应的 T、P、G、值即得到衰减量。
读出对邻频 1107k Hz 衰减为 59.66dB，1557k Hz 的衰减为 87.113 dB，达到很好
的抗邻频干扰能力。

2.1557k Hz 天调网络的仿真和校验
同 603k Hz 天调网络的仿真设置，1557k Hz 附近可读取 Z11 的阻抗值，此
点也经过 1.0 点，即天调网络的调配阻抗为 50Ω，同样满足设计要求。
而 1557k Hz 天调网络电路的频带宽度更宽，为 ±15k Hz，符合设计要求。

移动频标到同台发射的其他频率点，读出相应的 T、P、G 值即得到衰减量。
读出对邻频 1107k Hz 衰减为 43.11dB，603k Hz 的衰减为 45.128 dB，同样达到很
好的抗邻频干扰能力。
当然在仿真过程中，如果得到的结果不能满足要求，可以按照电路设计的原

则，改变电路形式和参数后再测试，一直到满意为止。
至此 1557k Hz 和 603k Hz 的双频共塔匹配网络经软件验证可以达到较为理
想的设计效果，达到预期目的。
天调网络各项技术性能的好坏，关系到发射机能否长时间稳定工作，能否满

足广播节目发射“高质量，不间断”的要求，它的设计方法多种多样，具体采用
何种形式，要根据本台的天馈线的场地，干扰的频率和功率等实际情况来确定，
