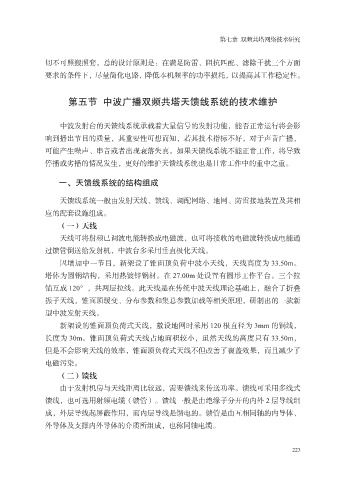

第七章 双频共塔网络技术研究

切不可照搬照套，总的设计原则是：在满足防雷、阻抗匹配、滤除干扰三个方面
要求的条件下，尽量简化电路，降低本机频率的功率损耗，以提高其工作稳定性。

第五节 中波广播双频共塔天馈线系统的技术维护

中波发射台的天馈线系统承载着大量信号的发射功能，能否正常运行将会影
响到播出节目的质量，其重要性可想而知，若其技术指标不好，对于声音广播，
可能产生噪声、串音或者出现衰落失真。如果天馈线系统不能正常工作，将导致

停播或劣播的情况发生，更好的维护天馈线系统也是日常工作中的重中之重。

一、天馈线系统的结构组成

天馈线系统一般由发射天线、馈线、调配网络、地网、防雷接地装置及其相

应的配套设施组成。
（一）天线
天线可将射频已调波电能转换成电磁波，也可将接收的电磁波转换成电能通
过馈管倒送给发射机，中波台多采用垂直极化天线。

因增加中一节目，新架设了锥面顶负荷中波小天线，天线高度为 33.50m。
塔体为圆钢结构，采用热镀锌钢材。在 27.00m 处设置有圆形工作平台。三个拉
锚互成 120°，共两层拉线。此天线是在传统中波天线理论基础上，融合了折叠
振子天线，锥面顶缓变、分布参数和集总参数加载等相关原理，研制出的一款新

型中波发射天线。
新架设的锥面顶负荷式天线，敷设地网时采用 120 根直径为 3mm 的铜线，
长度为 30m。锥面顶负荷式天线占地面积较小，虽然天线的高度只有 33.50m，
但是不会影响天线的效率，锥面顶负荷式天线不但改善了覆盖效果，而且减少了

电磁污染。
（二）馈线
由于发射机房与天线距离比较远，需要馈线来传送功率。馈线可采用多线式
馈线，也可选用射频电缆（馈管）。馈线一般是由绝缘子分开的内外 2 层导线组

成，外层导线起屏蔽作用，而内层导线是馈电的。馈管是由互相同轴的内导体、
外导体及支撑内外导体的介质所组成，也称同轴电缆。
