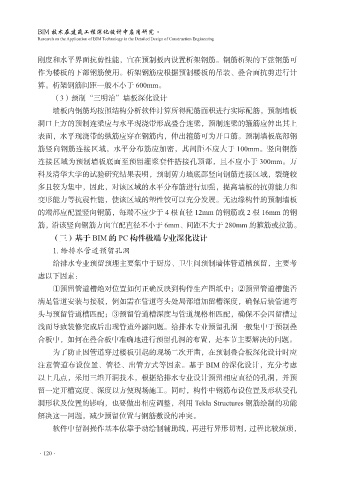

BIM 技术在建筑工程深化设计中应用研究
Research on the Application of BIM Technology in the Detailed Design of Construction Engineering

刚度和水平界面抗剪性能，宜在预制板内设置析架钢筋。钢筋析架的下弦钢筋可
作为楼板的下部钢筋使用。析架钢筋应根据预制楼板的吊装、叠合面抗剪进行计
算。析架钢筋间距一般不小于 600mm。

（3）预制“三明治”墙板深化设计
墙板内钢筋均按照结构分析软件计算所得配筋面积进行实际配筋，预制墙板
洞口上方的预制连梁应与水平现浇带形成叠合连梁，预制连梁的箍筋应伸出其上
表面，水平现浇带的纵筋应穿在钢筋内，伸出箍筋可为开口筋。预制墙板底部钢

筋竖向钢筋连接区域，水平分布筋应加密，其间距不应大于 100mm。竖向钢筋
连接区域为预制墙板底面至预留灌浆套件搭接孔顶部，且不应小于 300mm。万
科及清华大学的试验研究结果表明，预制剪力墙底部竖向钢筋连接区域，裂缝较
多且较为集中，因此，对该区域的水平分布筋进行加强，提高墙板的抗剪能力和

变形能力等抗震性能，使该区域的塑性铰可以充分发展。无边缘构件的预制墙板
的端部应配置竖向钢筋，每端不应少于 4 根直径 12mm 的钢筋或 2 根 16mm 的钢
筋，沿该竖向钢筋方向宜配直径不小于 6mm、间距不大于 280mm 的箍筋或拉筋。
（三）基于 BIM 的 PC 构件极端专业深化设计

1. 给排水管道预留孔洞
给排水专业预留预埋主要集中于厨房、卫生间预制墙体管道槽预留，主要考
虑以下因素：
①预留管道槽绝对位置如何正确反映到构件生产图纸中；②预留管道槽能否

满足管道安装与接驳，例如需在管道弯头处局部增加留槽深度，确保后装管道弯
头与预留管道槽匹配；③预留管道槽深度与管道规格相匹配，确保不会因留槽过
浅而导致装修完成后出现管道外露问题。给排水专业预留孔洞一般集中于预制叠
合板中，如何在叠合板中准确地进行预留孔洞的布置，是本节主要解决的问题。

为了防止因管道穿过楼板引起的现场二次开凿，在预制叠合板深化设计时应
注意管道布设位置、管径、出管方式等因素。基于 BIM 的深化设计，充分考虑
以上几点，采用三维开洞技术，根据给排水专业设计预留相应直径的孔洞，并预
留一定开槽宽度、深度以方便现场施工。同时，构件中钢筋布设位置及形状受孔

洞形状及位置的影响，也要做出相应调整，利用 Tekla Structures 钢筋绘制的功能
解决这一问题，减少预留位置与钢筋敷设的冲突。
软件中留洞操作基本依靠手动绘制辅助线，再进行异形切割，过程比较烦琐，
