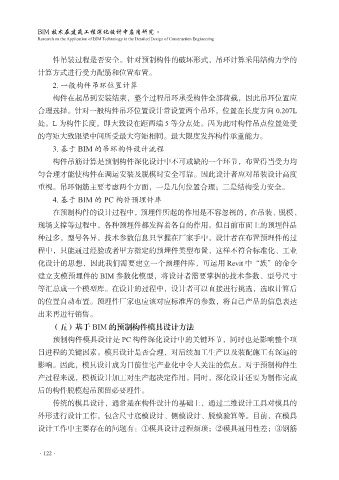

件吊装过程是否安全。针对预制构件的破坏形式，吊环计算采用结构力学的
计算方式进行受力配筋和位置布置。
2. 一般构件吊环位置计算

构件在起吊到安装结束，整个过程吊环承受构件全部荷载，因此吊环位置应
合理选择。针对一般构件吊环位置设计常设置两个吊环，位置在长度方向 0.207L
处。L 为构件长度，即大致设在距两端 5 等分点处。因为此时构件吊点位置处受
的弯矩大致跟梁中间所受最大弯矩相同。最大限度发挥构件承重能力。

3. 基于 BIM 的吊环构件设计流程
构件吊筋计算是预制构件深化设计中不可或缺的一个环节，布置得当受力均
匀合理才能使构件在调运安装及脱模时安全可靠。因此设计者应对吊装设计高度
重视。吊环钢筋主要考虑两个方面，一是几何位置合理；二是结构受力安全。

4. 基于 BIM 的 PC 构件预埋件库
在预制构件的设计过程中，预埋件所起的作用是不容忽视的，在吊装、脱模、
现场支撑等过程中，各种预埋件都发挥着各自的作用。但目前市面上的预埋件品
种过多，型号各异，技术参数信息只掌握在厂家手中，设计者在布置预埋件的过

程中，只能通过经验或者甲方指定的预埋件类型布置，这样不符合标准化、工业
化设计的思想，因此我们需要建立一个预埋件库，可运用 Revit 中“族”的命令
建立支模预埋件的 BIM 参数化模型，将设计者需要掌握的技术参数、型号尺寸
等汇总成一个模型库。在设计的过程中，设计者可以直接进行挑选，选取计算后

的位置自动布置。预埋件厂家也应该对应标准库的参数，将自己产品的信息表达
出来再进行销售。
（五）基于 BIM 的预制构件模具设计方法
预制构件模具设计是 PC 构件深化设计中的关键环节，同时也是影响整个项

目进程的关键因素。模具设计是否合理，对后续加工生产以及装配施工有深远的
影响。因此，模具设计成为目前住宅产业化中令人关注的焦点。对于预制构件生
产过程来说，模板设计加工对生产起决定作用。同时，深化设计还要为制作完成
后的构件脱模起吊预留必要埋件。

传统的模具设计，通常是在构件设计的基础上，通过二维设计工具对模具的
外形进行设计工作，包含尺寸底模设计、侧模设计、脱模验算等。目前，在模具
设计工作中主要存在的问题有：①模具设计过程烦琐；②模具通用性差；③钢筋

·122·
