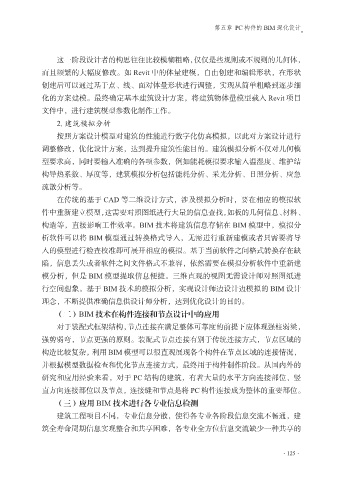

第五章 PC 构件的 BIM 深化设计

这一阶段设计者的构思往往比较模糊粗略，仅仅是些规则或不规则的几何体，
而且频繁的大幅度修改。如 Revit 中的体量建模，自由创建和编辑形状，在形状
创建后可以通过基于点、线、面对体量形状进行调整，实现从简单粗略到逐步细

化的方案建模。最终确定基本建筑设计方案，将建筑物体量模型载入 Revit 项目
文件中，进行建筑模型参数化制作工作。
2. 建筑模拟分析
按照方案设计模型对建筑的性能进行数字化仿真模拟，以此对方案设计进行

调整修改，优化设计方案，达到提升建筑性能目的。建筑模拟分析不仅对几何模
型要求高，同时要输入准确的各项参数，例如能耗模拟要求输入温湿度、维护结
构导热系数、厚度等，建筑模拟分析包括能耗分析、采光分析、日照分析、应急
疏散分析等。

在传统的基于 CAD 等二维设计方式，涉及模拟分析时，要在相应的模拟软
件中重新建立模型，这需要对照图纸进行大量的信息查找，如板的几何信息、材料、
构造等，直接影响工作效率。BIM 技术将建筑信息存储在 BIM 模型中，模拟分
析软件可以将 BIM 模型通过转换格式导入，无需进行重新建模或者只需要将导

入的模型进行检查校准即可展开相应的模拟。基于当前软件之间格式转换存在缺
陷，信息丢失或者软件之间文件格式不兼容，依然需要在模拟分析软件中重新建
模分析，但是 BIM 模型提取信息便捷。三维直观的视图无需设计师对照图纸进
行空间想象。基于 BIM 技术的模拟分析，实现设计师边设计边模拟的 BIM 设计

理念，不断提供准确信息供设计师分析，达到优化设计的目的。
（二）BIM 技术在构件连接和节点设计中的应用
对于装配式框架结构，节点连接在满足整体可靠度的前提下应体现强柱弱梁，
强剪弱弯，节点更强的原则。装配式节点连接有别于传统连接方式，节点区域的

构造比较复杂，利用 BIM 模型可以很直观展现各个构件在节点区域的连接情况，
并根据模型数据检查和优化节点连接方式，最终用于构件制作阶段。从国内外的
研究和应用经验来看，对于 PC 结构的建筑，有着大量的水平方向连接部位、竖
直方向连接部位以及节点，连接缝和节点是将 PC 构件连接成为整体的重要部位。

（三）应用 BIM 技术进行各专业信息检测
建筑工程项目不同，专业信息分散，使得各专业各阶段信息交流不畅通，建
筑全寿命周期信息实现整合和共享困难，各专业全方位信息交流缺少一种共享的

·125·
