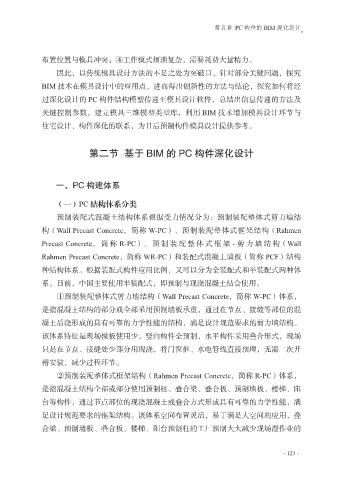

第五章 PC 构件的 BIM 深化设计

布置位置与模具冲突；④工作模式烦琐复杂，需要耗费大量精力。
因此，以传统模具设计方法的不足之处为突破口，针对部分关键问题，探究
BIM 技术在模具设计中的应用点，进而得出创新性的方法与结论，探究如何将经

过深化设计的 PC 构件结构模型传递至模具设计软件，总结出信息传递的方法及
关键控制参数，建立模具三维模型类型库，利用 BIM 技术增加模具设计环节与

住宅设计、构件深化的联系，为日后预制构件模具设计提供参考。

第二节 基于 BIM 的 PC 构件深化设计

一、PC 构建体系

（一）PC 结构体系分类

预制装配式混凝土结构体系根据受力情况分为：预制装配整体式剪力墙结
构（Wall Precast Concrete，简称 W-PC）、预制装配整体式框架结构（Rahmen
Precast Concrete，简称 R-PC）、预制装配整体式框架 - 剪力墙结构（Wall

Rahmen Precast Concrete，简称 WR-PC）和装配式混凝土墙板（简称 PCF）结构
种结构体系。根据装配式构件应用比例，又可以分为全装配式和半装配式两种体
系。目前，中国主要使用半装配式，即预制与现浇混凝土结合使用。

①预制装配整体式剪力墙结构（Wall Precast Concrete，简称 W-PC）体系，
是指混凝土结构的部分或全部采用预制墙板承重，通过在节点、接缝等部位的混
凝土后浇形成的具有可靠的力学性能的结构，满足设计规范要求的剪力墙结构。

该体系特征是现场模板使用少，竖向构件全预制，水平构件采用叠合形式，现场
只是在节点、接缝处少部分用现浇，将门窗框、水电管线直接预埋，无需二次开

槽安装，减少过程环节。
②预制装配整体式框架结构（Rahmen Precast Concrete，简称 R-PC）体系，
是指混凝土结构全部或部分使用预制柱、叠合梁、叠合板、预制墙板、楼梯、阳
台等构件，通过节点部位的现浇混凝土或叠合方式形成具有可靠的力学性能，满

足设计规范要求的框架结构。该体系空间布置灵活，易于满足大空间的应用，叠
合梁、预制墙板、叠合板、楼梯、阳台预制柱的工厂预制大大减少现场湿作业的
