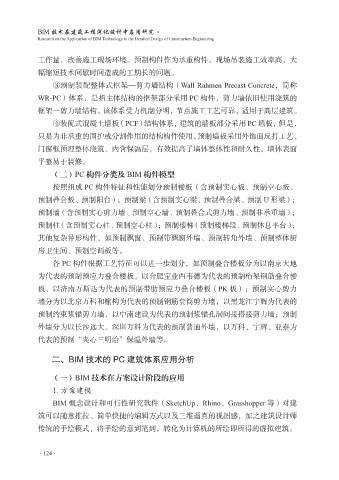

工作量，改善施工现场环境。预制构件作为承重构件，现场吊装施工效率高，大
幅缩短技术间歇时间造成的工期长的问题。
③预制装配整体式框架—剪力墙结构（Wall Rahmen Precast Concrete，简称
WR-PC）体系，是指主体结构的框架部分采用 PC 构件，剪力墙依旧使用浇筑的
框架一剪力墙结构。该体系受力机制分明，节点施工工艺可靠，适用于高层建筑。
④装配式混凝土墙板（PCF）结构体系，建筑的墙板部分采用 PC 墙板，但是，
只是为非承重的围护或分割作用的结构构件使用。预制墙板采用外饰面反打工艺、
门窗框预埋整体浇筑、内含保温层，有效提高了墙体整体性和耐久性，墙体表面
平整易于装修。
（二）PC 构件分类及 BIM 构件模型
按照组成 PC 构件特征和性能划分预制楼板（含预制实心板、预制空心板、
预制叠合板、预制阳台）；预制梁（含预制实心梁、预制叠合梁、预制 U 形梁）；
预制墙（含预制实心剪力墙、预制空心墙、预制叠合式剪力墙、预制非承重墙）；
预制柱（含预制实心柱、预制空心柱）；预制楼梯（预制楼梯段、预制休息平台）；
其他复杂异形构件，如预制飘窗、预制带飘窗外墙、预制转角外墙、预制整体厨
房卫生间、预制空调板等。
各 PC 构件根据工艺特征可以进一步划分，如预制叠合楼板分为以南京大地
为代表的预制预应力叠合楼板，以合肥宝业西韦德为代表的预制桁架钢筋叠合楼
板，以济南万斯达为代表的预制带肋预应力叠合楼板（PK 板）；预制实心剪力
墙分为以北京万科和榆构为代表的预制钢筋套筒剪力墙，以黑龙江宇辉为代表的
预制约束浆锚剪力墙，以中南建设为代表的预制浆锚孔洞间接搭接剪力墙；预制
外墙分为以长沙远大、深圳万科为代表的预制普通外墙，以万科、宇辉、亚泰为
代表的预制“夹心三明治”保温外墙等。
二、BIM 技术的 PC 建筑体系应用分析
（一）BIM 技术在方案设计阶段的应用
1. 方案建模
BIM 概念设计和可行性研究软件（SketchUp、Rhino、Grasshopper 等）对建
筑可以随意推拉、简单快捷的编辑方式以及三维逼真的视图感，加之建筑设计师
传统的手绘模式，将手绘的意到笔到，转化为计算机的所绘即所得的虚拟建筑。
