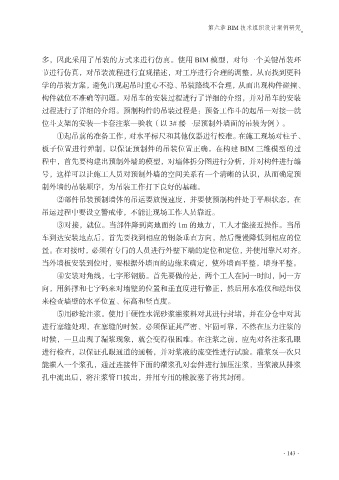

第六章 BIM 技术组织设计案例研究

多，因此采用了吊装的方式来进行仿真。使用 BIM 模型，对每一个关键吊装环
节进行仿真，对吊装流程进行直观描述，对工序进行合理的调整，从而找到更科
学的吊装方案，避免出现起吊时重心不稳、吊装路线不合理，从而出现构件碰撞、

构件就位不准确等问题。对吊车的安装过程进行了详细的介绍，并对吊车的安装
过程进行了详细的介绍。预制构件的吊装过程是：预备工作斗的起吊—对接—就
位斗支架的安装—卡套注浆—验收（以 3# 楼一层预制外墙面的吊装为例）。
①起吊前的准备工作，对水平标尺和其他仪器进行校准。在施工现场对柱子、

板子位置进行弹制，以保证预制件的吊装位置正确。在构建 BIM 三维模型的过
程中，首先要构建出预制外墙的模型，对墙体拆分图进行分析，并对构件进行编
号，这样可以让施工人员对预制外墙的空间关系有一个清晰的认识，从而确定预
制外墙的吊装顺序，为吊装工作打下良好的基础。

②部件吊装预制墙体的吊运要放慢速度，并要使预制构件处于平顺状态，在
吊运过程中要设立警戒带，不能让现场工作人员靠近。
③对接，就位。当部件降到离地面约 1m 的地方，工人才能接近操作。当吊
车到达安装地点后，首先要找到相应的钢条垂直方向，然后慢慢降低到相应的位

置。在对接时，必须有专门的人员进行外壁下端的定位和定位，并使用靠尺对齐。
当外墙板安装到位时，要根据外墙面的边缘来确定，使外墙面平整，墙身平整。
④安装对角线，七字形钢筋。首先要做的是，两个工人在同一时间，同一方
向，用斜撑和七字码来对墙壁的位置和垂直度进行修正，然后用水准仪和经纬仪

来检查墙壁的水平位置、标高和竖直度。
⑤用砂轮注浆。使用干硬性水泥砂浆灌浆料对其进行封堵，并在分仓中对其
进行塞缝处理，在塞缝的时候，必须保证其严密、牢固可靠，不然在压力注浆的
时候，一旦出现了漏浆现象，就会变得很困难。在注浆之前，应先对各注浆孔眼

进行检查，以保证孔眼通道的通畅，并对浆液的流变性进行试验。灌浆泵一次只
能灌入一个浆孔，通过连接件下面的灌浆孔对套件进行加压注浆，当浆液从排浆
孔中流出后，将注浆管口拔出，并用专用的橡胶塞子将其封闭。

·143·
