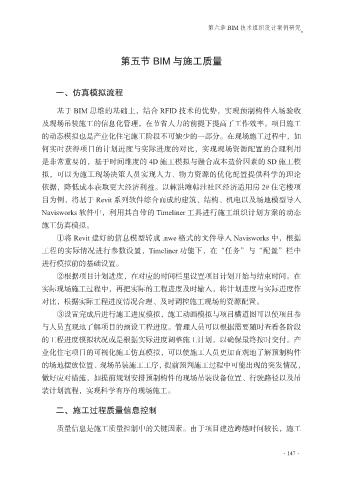

第六章 BIM 技术组织设计案例研究

第五节 BIM 与施工质量

一、仿真模拟流程

基于 BIM 思维的基础上，结合 RFID 技术的优势，实现预制构件入场验收
及现场吊装施工的信息化管理，在节省人力的前提下提高了工作效率。项目施工
的动态模拟也是产业化住宅施工阶段不可缺少的一部分。在现场施工过程中，如

何实时获得项目的计划进度与实际进度的对比，实现现场资源配置的合理利用
是非常重要的，基于时间维度的 4D 施工模拟与融合成本造价因素的 SD 施工模
拟，可以为施工现场决策人员实现人力、物力资源的优化配置提供科学的理论
依据，降低成本获取更大经济利益。以棘洪滩韩洼社区经济适用房 2# 住宅楼项

目为例，将基于 Revit 系列软件综合而成的建筑、结构、机电以及场地模型导入
Navisworks 软件中，利用其自带的 Timeliner 工具进行施工组织计划方案的动态
施工仿真模拟。
①将 Revit 建好的信息模型转成 .nwe 格式的文件导入 Navisworks 中，根据

工程的实际情况进行参数设置，Timeliner 功能下，在“任务”与“配置”栏中
进行模拟前的基础设置。
②根据项目计划进度，在对应的时间栏里设置项目计划开始与结束时间。在
实际现场施工过程中，再把实际的工程进度及时输入，将计划进度与实际进度作

对比，根据实际工程进度情况合理、及时调控施工现场的资源配置。
③设置完成后进行施工进度模拟，施工动画模拟与项目横道图可以使项目参
与人员直观地了解项目的预设工程进度。管理人员可以根据需要随时查看各阶段

的工程进度模拟状况或是根据实际进度调整施工计划，以确保最终按时交付。产
业化住宅项目的可视化施工仿真模拟，可以使施工人员更加直观地了解预制构件
的场地摆放位置、现场吊装施工工序，提前预判施工过程中可能出现的突发情况，
做好应对措施，如提前规划安排预制构件的现场吊装设备位置、行驶路径以及吊
装计划流程，实现科学有序的现场施工。

二、施工过程质量信息控制

质量信息是施工质量控制中的关键因素。由于项目建造跨越时间较长，施工
