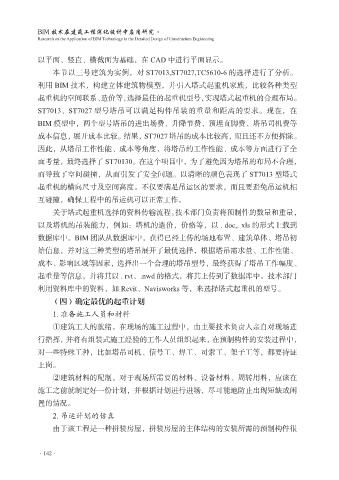

BIM 技术在建筑工程深化设计中应用研究
Research on the Application of BIM Technology in the Detailed Design of Construction Engineering

以平面、竖直、横截面为基础，在 CAD 中进行平面显示。
本节以三号建筑为实例，对 ST7013,ST7027,TC5610-6 的选择进行了分析。
利用 BIM 技术，构建立体建筑物模型，并引入塔式起重机家族，比较各种类型

起重机的空间联系、造价等，选择最佳的起重机型号，实现塔式起重机的合理布局。
ST7013、ST7027 型号塔吊可以满足构件吊装的重量和距离的要求。现在，在
BIM 模型中，两个型号塔吊的进出场费、升降节费、预埋直脚费、塔吊司机费等
成本信息，展开成本比较。结果，ST7027 塔吊的成本比较高，而且还不方便拆除。

因此，从塔吊工作性能、成本等角度，将塔吊的工作性能、成本等方面进行了全
面考量，最终选择了 ST70130。在这个项目中，为了避免因为塔吊的布局不合理，
而导致了空间碰撞，从而引发了安全问题。以清晰的颜色表现了 ST7013 型塔式
起重机的横向尺寸及空间高度。不仅要满足吊运区的要求，而且要避免吊运机相

互碰撞，确保工程中的吊运机可以正常工作。
关于塔式起重机选择的资料传输流程。技术部门负责将预制件的数量和重量，
以及塔机的吊装能力，例如：塔机的造价，价格等，以 . doc,. xls 的形式上载到
数据库中。BIM 团队从数据库中，获得已经上传的场地布置、建筑单体、塔吊初

始信息，并对这三种类型的塔吊展开了最优选择，根据塔吊需求量、工作性能、
成本、影响区域等因素，选择出一个合理的塔吊型号，最终获得了塔吊工作幅度、
起重量等信息，并将其以 . rvt、.nwd 的格式，将其上传到了数据库中。技术部门
利用资料库中的资料，如 Revit、Navisworks 等，来选择塔式起重机的型号。

（四）确定最优的起重计划
1. 准备施工人员和材料
①建筑工人的就绪。在现场的施工过程中，由主要技术负责人亲自对现场进
行指挥，并将有组装式施工经验的工作人员组织起来，在预制构件的安装过程中，

对一些特殊工种，比如塔吊司机、信号工、焊工、司索工、架子工等，都要持证
上岗。
②建筑材料的配制。对于现场所需要的材料、设备材料、周转用料，应该在
施工之前就制定好一份计划，并根据计划进行进场，尽可能地防止出现短缺或闲

置的情况。
2. 吊运计划的仿真
由于该工程是一种拼装房屋，拼装房屋的主体结构的安装所需的预制构件很
