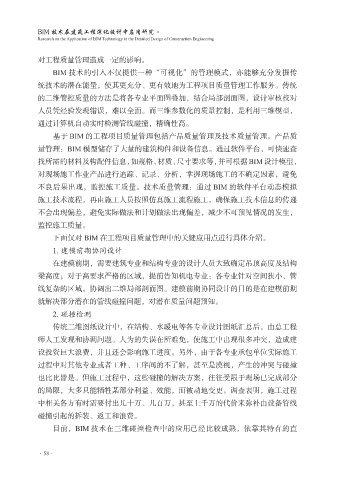

BIM 技术在建筑工程深化设计中应用研究
Research on the Application of BIM Technology in the Detailed Design of Construction Engineering

对工程质量管理造成一定的影响。
BIM 技术的引入不仅提供一种“可视化”的管理模式，亦能够充分发掘传
统技术的潜在能量，使其更充分、更有效地为工程项目质量管理工作服务。传统

的二维管控质量的方法是将各专业平面图叠加，结合局部剖面图，设计审核校对
人员凭经验发现错误，难以全面。而三维参数化的质量控制，是利用三维模型，
通过计算机自动实时检测管线碰撞，精确性高。
基于 BIM 的工程项目质量管理包括产品质量管理及技术质量管理。产品质

量管理：BIM 模型储存了大量的建筑构件和设备信息。通过软件平台，可快速查
找所需的材料及构配件信息，如规格、材质、尺寸要求等，并可根据 BIM 设计模型，
对现场施工作业产品进行追踪、记录、分析，掌握现场施工的不确定因素，避免
不良后果出现，监控施工质量。技术质量管理：通过 BIM 的软件平台动态模拟

施工技术流程，再由施工人员按照仿真施工流程施工，确保施工技术信息的传递
不会出现偏差，避免实际做法和计划做法出现偏差，减少不可预见情况的发生，
监控施工质量。
下面仅对 BIM 在工程项目质量管理中的关键应用点进行具体介绍。

1. 建模前期协同设计
在建模前期，需要建筑专业和结构专业的设计人员大致确定吊顶高度及结构
梁高度；对于高要求严格的区域，提前告知机电专业：各专业针对空间狭小、管
线复杂的区域，协调出二维局部剖面图。建模前期协同设计的目的是在建模前期

就解决部分潜在的管线碰撞问题，对潜在质量问题预知。
2. 碰撞检测
传统二维图纸设计中，在结构、水暖电等各专业设计图纸汇总后，由总工程
师人工发现和协调问题。人为的失误在所难免，使施工中出现很多冲突，造成建

设投资巨大浪费，并且还会影响施工进度。另外，由于各专业承包单位实际施工
过程中对其他专业或者工种、工序间的不了解，甚至是漠视，产生的冲突与碰撞
也比比皆是。但施工过程中，这些碰撞的解决方案，往往受限于现场已完成部分
的局限，大多只能牺牲某部分利益、效能，而被动地变更。调查表明，施工过程

中相关各方有时需要付出几十万、几百万，甚至上千万的代价来弥补由设备管线
碰撞引起的拆装、返工和浪费。
目前，BIM 技术在三维碰撞检查中的应用已经比较成熟，依靠其特有的直

·58·
