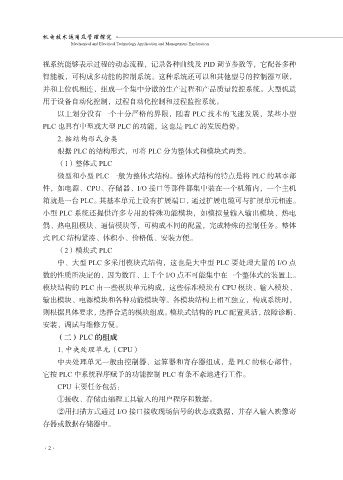

视系统能够表示过程的动态流程，记录各种曲线及 PID 调节参数等，它配备多种
智能板，可构成多功能的控制系统。这种系统还可以和其他型号的控制器互联，
并和上位机相连，组成一个集中分散的生产过程和产品质量监控系统。大型机适

用于设备自动化控制，过程自动化控制和过程监控系统。
以上划分没有一个十分严格的界限，随着 PLC 技术的飞速发展，某些小型
PLC 也具有中型或大型 PLC 的功能，这也是 PLC 的发展趋势。
2. 按结构形式分类

根据 PLC 的结构形式，可将 PLC 分为整体式和模块式两类。
（1）整体式 PLC
微型和小型 PLC 一般为整体式结构。整体式结构的特点是将 PLC 的基本部

件，如电源、CPU、存储器、I/O 接口等部件都集中装在一个机箱内，一个主机
箱就是一台 PLC。其基本单元上设有扩展端口，通过扩展电缆可与扩展单元相连。
小型 PLC 系统还提供许多专用的特殊功能模块，如模拟量输入输出模块、热电
偶、热电阻模块、通信模块等，可构成不同的配置，完成特殊的控制任务。整体
式 PLC 结构紧凑、体积小、价格低、安装方便。
（2）模块式 PLC

中、大型 PLC 多采用模块式结构，这也是大中型 PLC 要处理大量的 I/O 点
数的性质所决定的，因为数百、上千个 I/O 点不可能集中在一个整体式的装置上。

模块结构的 PLC 由一些模块单元构成，这些标准模块有 CPU 模块、输入模块、
输出模块、电源模块和各种功能模块等。各模块结构上相互独立，构成系统时，
则根据具体要求，选择合适的模块组成。模块式结构的 PLC 配置灵活，故障诊断、
安装、调试与维修方便。
（二）PLC 的组成

1. 中央处理单元（CPU）
中央处理单元一般由控制器、运算器和寄存器组成，是 PLC 的核心部件，
它按 PLC 中系统程序赋予的功能控制 PLC 有条不紊地进行工作。

CPU 主要任务包括：
①接收、存储由编程工具输入的用户程序和数据。
②用扫描方式通过 I/O 接口接收现场信号的状态或数据，并存入输入映像寄
存器或数据存储器中。
