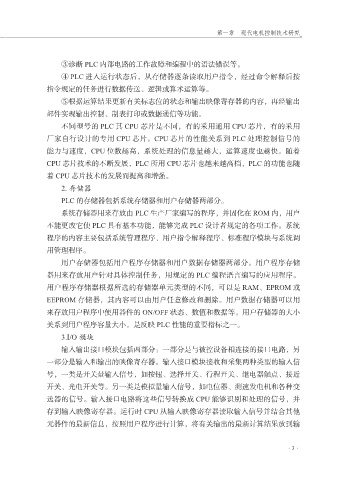

第一章 现代电机控制技术研究

③诊断 PLC 内部电路的工作故障和编程中的语法错误等。
④ PLC 进入运行状态后，从存储器逐条读取用户指令，经过命令解释后按
指令规定的任务进行数据传送、逻辑或算术运算等。

⑤根据运算结果更新有关标志位的状态和输出映像寄存器的内容，再经输出
部件实现输出控制、制表打印或数据通信等功能。
不同型号的 PLC 其 CPU 芯片是不同，有的采用通用 CPU 芯片，有的采用
厂家自行设计的专用 CPU 芯片。CPU 芯片的性能关系到 PLC 处理控制信号的

能力与速度，CPU 位数越高，系统处理的信息量越大，运算速度也越快。随着
CPU 芯片技术的不断发展，PLC 所用 CPU 芯片也越来越高档，PLC 的功能也随
着 CPU 芯片技术的发展而提高和增强。

2. 存储器
PLC 的存储器包括系统存储器和用户存储器两部分。
系统存储器用来存放由 PLC 生产厂家编写的程序，并固化在 ROM 内，用户
不能更改它使 PLC 具有基本功能，能够完成 PLC 设计者规定的各项工作。系统
程序的内容主要包括系统管理程序、用户指令解释程序、标准程序模块与系统调

用管理程序。
用户存储器包括用户程序存储器和用户数据存储器两部分。用户程序存储
器用来存放用户针对具体控制任务，用规定的 PLC 编程语言编写的应用程序。

用户程序存储器根据所选的存储器单元类型的不同，可以是 RAM、EPROM 或
EEPROM 存储器，其内容可以由用户任意修改和删除。用户数据存储器可以用
来存放用户程序中使用器件的 ON/OFF 状态、数值和数据等。用户存储器的大小
关系到用户程序容量大小，是反映 PLC 性能的重要指标之一。
3.I/O 模块

输入输出接口模块包括两部分：一部分是与被控设备相连接的接口电路，另
一部分是输入和输出的映像寄存器。输入接口模块接收和采集两种类型的输入信
号，一类是开关量输入信号，如按钮、选择开关、行程开关、继电器触点、接近

开关、光电开关等。另一类是模拟量输入信号，如电位器、测速发电机和各种变
送器的信号。输入接口电路将这些信号转换成 CPU 能够识别和处理的信号，并
存到输入映像寄存器。运行时 CPU 从输入映像寄存器读取输入信号并结合其他
元器件的最新信息，按照用户程序进行计算，将有关输出的最新计算结果放到输

·3·
