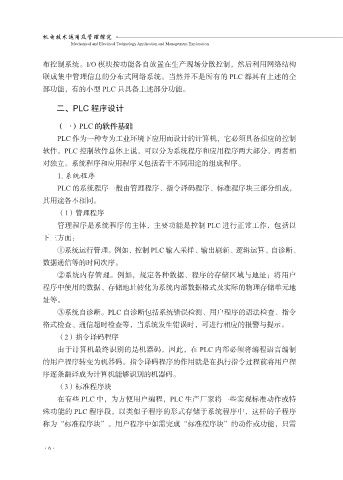

布控制系统。I/O 模块按功能各自放置在生产现场分散控制，然后利用网络结构
联成集中管理信息的分布式网络系统。当然并不是所有的 PLC 都具有上述的全
部功能，有的小型 PLC 只具备上述部分功能。

二、PLC 程序设计

（一）PLC 的软件基础
PLC 作为一种专为工业环境下应用而设计的计算机，它必须具备相应的控制

软件。PLC 控制软件总体上说，可以分为系统程序和应用程序两大部分，两者相
对独立。系统程序和应用程序又包括若干不同用途的组成程序。
1. 系统程序
PLC 的系统程序一般由管理程序、指令译码程序、标准程序块三部分组成，

其用途各不相同。
（1）管理程序
管理程序是系统程序的主体，主要功能是控制 PLC 进行正常工作，包括以
下三方面：

①系统运行管理。例如，控制 PLC 输入采样、输出刷新、逻辑运算、自诊断、
数据通信等的时间次序。
②系统内存管理。例如，规定各种数据、程序的存储区域与地址；将用户

程序中使用的数据、存储地址转化为系统内部数据格式及实际的物理存储单元地
址等。
③系统自诊断。PLC 自诊断包括系统错误检测、用户程序的语法检查、指令
格式检查、通信超时检查等，当系统发生错误时，可进行相应的报警与提示。
（2）指令译码程序

由于计算机最终识别的是机器码，因此，在 PLC 内部必须将编程语言编制
的用户程序转变为机器码。指令译码程序的作用就是在执行指令过程前将用户程
序逐条翻译成为计算机能够识别的机器码。

（3）标准程序块
在有些 PLC 中，为方便用户编程，PLC 生产厂家将一些实现标准动作或特
殊功能的 PLC 程序段，以类似子程序的形式存储于系统程序中，这样的子程序
称为“标准程序块”。用户程序中如需完成“标准程序块”的动作或功能，只需
