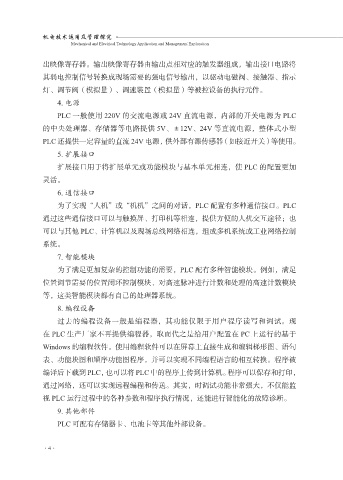

出映像寄存器。输出映像寄存器由输出点相对应的触发器组成，输出接口电路将
其弱电控制信号转换成现场需要的强电信号输出，以驱动电磁阀、接触器、指示
灯、调节阀（模拟量）、调速装置（模拟量）等被控设备的执行元件。
4. 电源
PLC 一般使用 220V 的交流电源或 24V 直流电源，内部的开关电源为 PLC
的中央处理器、存储器等电路提供 5V、±12V、24V 等直流电源，整体式小型
PLC 还提供一定容量的直流 24V 电源，供外部有源传感器（如接近开关）等使用。
5. 扩展接口
扩展接口用于将扩展单元或功能模块与基本单元相连，使 PLC 的配置更加
灵活。
6. 通信接口
为了实现“人机”或“机机”之间的对话，PLC 配置有多种通信接口。PLC
通过这些通信接口可以与触摸屏、打印机等相连，提供方便的人机交互途径；也
可以与其他 PLC、计算机以及现场总线网络相连，组成多机系统或工业网络控制
系统。
7. 智能模块
为了满足更加复杂的控制功能的需要，PLC 配有多种智能模块。例如，满足
位置调节需要的位置闭环控制模块、对高速脉冲进行计数和处理的高速计数模块
等，这类智能模块都有自己的处理器系统。
8. 编程设备
过去的编程设备一般是编程器，其功能仅限于用户程序读写和调试。现
在 PLC 生产厂家不再提供编程器，取而代之是给用户配置在 PC 上运行的基于
Windows 的编程软件。使用编程软件可以在屏幕上直接生成和编辑梯形图、语句
表、功能块图和顺序功能图程序，并可以实现不同编程语言的相互转换。程序被
编译后下载到 PLC，也可以将 PLC 中的程序上传到计算机。程序可以保存和打印，
通过网络，还可以实现远程编程和传送。其实，时调试功能非常强大，不仅能监
视 PLC 运行过程中的各种参数和程序执行情况，还能进行智能化的故障诊断。
9. 其他部件
PLC 可配有存储器卡、电池卡等其他外部设备。
