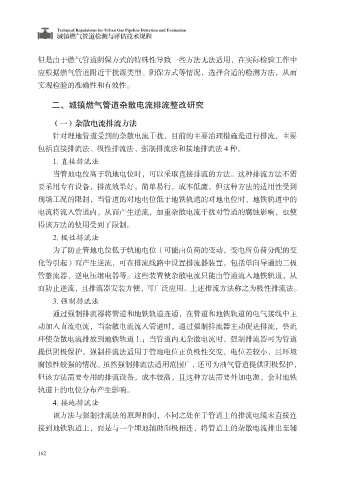

城镇燃气管道检测与评估技术规程

但是由于燃气管道阴保方式的特殊性导致一些方法无法适用，在实际检验工作中
应根据燃气管道附近干扰源类型、阴保方式等情况，选择合适的检测方法，从而
实现检验的准确性和有效性。

二、城镇燃气管道杂散电流排流整改研究

（一）杂散电流排流方法
针对埋地管道受到的杂散电流干扰，目前的主要治理措施是进行排流，主要

包括直接排流法、极性排流法、强制排流法和接地排流法 4 种。
1. 直接排流法
当管地电位高于轨地电位时，可以采取直接排流的方法。这种排流方法不需
要采用专有设备，排流效果好，简单易行，成本低廉。但这种方法的适用性受到

现场工况的限制，当管道的对地电位低于地铁轨道的对地电位时，地铁轨道中的
电流将流入管道内，从而产生逆流，加重杂散电流干扰对管道的腐蚀影响，也使
得该方法的使用受到了限制。
2. 极性排流法

为了防止管地电位低于轨地电位（可能由负荷的变动，变电所负荷分配的变
化等引起）而产生逆流，可在排流线路中设置排流器装置，包括单向导通的二极
管整流器、逆电压继电器等。这些装置使杂散电流只能由管道流入地铁轨道，从
而防止逆流，且排流器安装方便，可广泛应用。上述排流方法称之为极性排流法。

3. 强制排流法
通过强制排流器将管道和地铁轨道连通，在管道和地铁轨道的电气接线中主
动加入直流电流，当杂散电流流入管道时，通过强制排流器主动促进排流，整流
环使杂散电流排放到地铁轨道上；当管道内无杂散电流时，强制排流器可为管道

提供阴极保护。强制排流法适用于管地电位正负极性交变，电位差较小，且环境
腐蚀性较强的情况。虽然强制排流法适用范围广，还可为油气管道提供阴极保护，
但该方法需要专用的排流设备，成本较高，且这种方法需要外加电源，会对地铁
轨道上的电位分布产生影响。

4. 接地排流法
该方法与强制排流法的原理相同，不同之处在于管道上的排流电缆未直接连
接到地铁轨道上，而是与一个埋地辅助阳极相连，将管道上的杂散电流排出至辅

162
