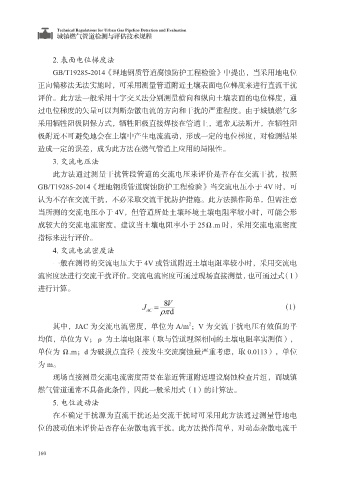

城镇燃气管道检测与评估技术规程

2. 表面电位梯度法
GB/T19285-2014《埋地钢质管道腐蚀防护工程检验》中提出，当采用地电位
正向偏移法无法实施时，可采用测量管道附近土壤表面电位梯度来进行直流干扰

评价。此方法一般采用十字交叉法分别测量横向和纵向土壤表面的电位梯度，通
过电位梯度的矢量可以判断杂散电流的方向和干扰的严重程度。由于城镇燃气多
采用牺牲阳极阴保方式，牺牲阳极直接焊接在管道上，通常无法断开，在牺牲阳
极附近不可避免地会在土壤中产生电流流动，形成一定的电位梯度，对检测结果

造成一定的误差，成为此方法在燃气管道上应用的局限性。
3. 交流电压法
此方法通过测量干扰管段管道的交流电压来评价是否存在交流干扰，按照
GB/T19285-2014《埋地钢质管道腐蚀防护工程检验》当交流电压小于 4V 时，可

认为不存在交流干扰，不必采取交流干扰防护措施。此方法操作简单，但需注意
当所测的交流电压小于 4V，但管道所处土壤环境土壤电阻率较小时，可能会形
成较大的交流电流密度。建议当土壤电阻率小于 25Ω.m 时，采用交流电流密度
指标来进行评价。

4. 交流电流密度法
一般在测得的交流电压大于 4V 或管道附近土壤电阻率较小时，采用交流电
流密度法进行交流干扰评价。交流电流密度可通过现场直接测量，也可通过式（1）
进行计算。

2
其中，JAC 为交流电流密度，单位为 A/m ；V 为交流干扰电压有效值的平
均值，单位为 V；ρ 为土壤电阻率（取与管道埋深相同的土壤电阻率实测值），

单位为 Ω.m；d 为破损点直径（按发生交流腐蚀最严重考虑，取 0.0113），单位
为 m。
现场直接测量交流电流密度需要在靠近管道附近埋设腐蚀检查片组，而城镇
燃气管道通常不具备此条件，因此一般采用式（1）的计算法。

5. 电位波动法
在不确定干扰源为直流干扰还是交流干扰时可采用此方法通过测量管地电
位的波动值来评价是否存在杂散电流干扰。此方法操作简单，对动态杂散电流干

160
