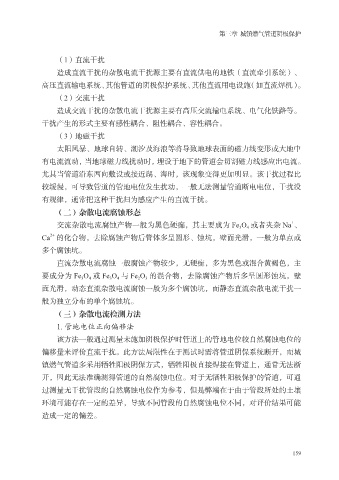

第三章 城镇燃气管道阴极保护

（1）直流干扰
造成直流干扰的杂散电流干扰源主要有直流供电的地铁（直流牵引系统）、
高压直流输电系统、其他管道的阴极保护系统、其他直流用电设施（如直流焊机）。

（2）交流干扰
造成交流干扰的杂散电流干扰源主要有高压交流输电系统、电气化铁路等。
干扰产生的形式主要有感性耦合、阻性耦合、容性耦合。
（3）地磁干扰

太阳风暴、地球自转、潮汐及海浪等将导致地球表面的磁力线变形或大地中
有电流流动，当地球磁力线扰动时，埋设于地下的管道会切割磁力线感应出电流。
尤其当管道沿东西向敷设或接近湖、海时，该现象变得更加明显。该干扰过程比
较缓慢，可导致管道的管地电位发生扰动，一般无法测量管道断电电位，干扰没

有规律，通常把这种干扰归为感应产生的直流干扰。
（二）杂散电流腐蚀形态
+
交流杂散电流腐蚀产物一般为黑色硬痂，其主要成为 Fe 3 O 4 或者夹杂 Na 、
2+
Ca 的化合物，去除腐蚀产物后管体多呈圆形、蚀坑，壁面光滑，一般为单点或
多个腐蚀坑。
直流杂散电流腐蚀一般腐蚀产物较少，无硬痂，多为黑色或混合黄褐色，主
要成分为 Fe 3 O 4 或 Fe 3 O 4 与 Fe 2 O 3 的混合物，去除腐蚀产物后多呈圆形蚀坑，壁
面光滑，动态直流杂散电流腐蚀一般为多个腐蚀坑，而静态直流杂散电流干扰一

般为独立分布的单个腐蚀坑。
（三）杂散电流检测方法
1. 管地电位正向偏移法
该方法一般通过测量未施加阴极保护时管道上的管地电位较自然腐蚀电位的

偏移量来评价直流干扰。此方法局限性在于测试时需将管道阴保系统断开，而城
镇燃气管道多采用牺牲阳极阴保方式，牺牲阳极直接焊接在管道上，通常无法断
开，因此无法准确测得管道的自然腐蚀电位。对于无牺牲阳极保护的管道，可通
过测量无干扰管段的自然腐蚀电位作为参考，但是弊端在于由于管段所处的土壤

环境可能存在一定的差异，导致不同管段的自然腐蚀电位不同，对评价结果可能
造成一定的偏差。
