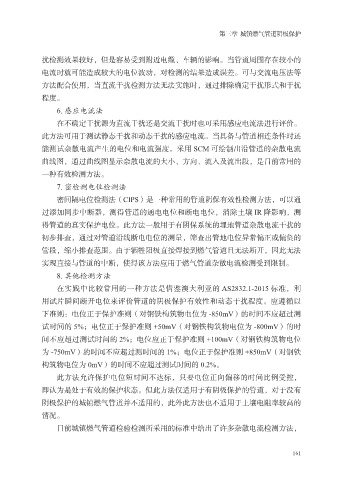

第三章 城镇燃气管道阴极保护

扰检测效果较好，但是容易受到附近电缆、车辆的影响。当管道周围存在较小的
电流时就可能造成较大的电位波动，对检测的结果造成误差。可与交流电压法等
方法配合使用，当直流干扰检测方法无法实施时，通过排除确定干扰形式和干扰

程度。
6. 感应电流法
在不确定干扰源为直流干扰还是交流干扰时也可采用感应电流法进行评价。
此方法可用于测试静态干扰和动态干扰的感应电流。当具备与管道相连条件时还

能测试杂散电流产生的电位和电流强度。采用 SCM 可绘制出沿管道的杂散电流
曲线图，通过曲线图显示杂散电流的大小、方向、流入及流出段，是目前常用的
一种有效检测方法。
7. 密检测电位检测法

密间隔电位检测法（CIPS）是一种常用的管道阴保有效性检测方法，可以通
过添加同步中断器，测得管道的通电电位和断电电位，消除土壤 IR 降影响，测
得管道的真实保护电位。此方法一般用于有阴保系统的埋地管道杂散电流干扰的
初步排查，通过对管道沿线断电电位的测量，筛查出管地电位异常偏正或偏负的

管段，缩小排查范围。由于牺牲阳极直接焊接到燃气管道且无法断开，因此无法
实现直接与管道的中断，使得该方法应用于燃气管道杂散电流检测受到限制。
8. 其他检测方法
在实践中比较常用的一种方法是借鉴澳大利亚的 AS2832.1-2015 标准，利

用试片瞬间断开电位来评价管道的阴极保护有效性和动态干扰程度。应遵循以
下准则：电位正于保护准则（对钢铁构筑物电位为 -850mV）的时间不应超过测
试时间的 5%；电位正于保护准则 +50mV（对钢铁构筑物电位为 -800mV）的时
间不应超过测试时间的 2%；电位应正于保护准则 +100mV（对钢铁构筑物电位

为 -750mV）的时间不应超过测时间的 1%；电位正于保护准则 +850mV（对钢铁
构筑物电位为 0mV）的时间不应超过测试时间的 0.2%。
此方法允许保护电位短时间不达标，只要电位正向偏移的时间比例受控，
即认为是处于有效的保护状态。但此方法仅适用于有阴极保护的管道，对于没有

阴极保护的城镇燃气管道并不适用的，此外此方法也不适用于土壤电阻率较高的
情况。
目前城镇燃气管道检验检测所采用的标准中给出了许多杂散电流检测方法，
