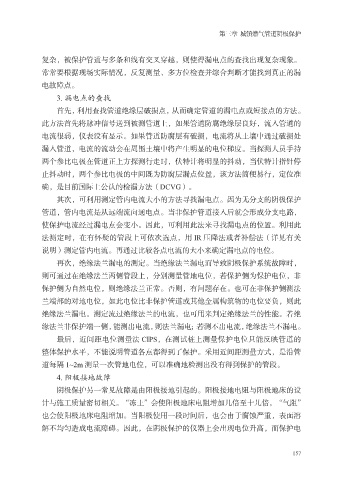

第三章 城镇燃气管道阴极保护

复杂，被保护管道与多条和线有交叉穿越，则使得漏电点的查找出现复杂现象。
常常要根据现场实际情况，反复测量、多方位检查并综合判断才能找到真正的漏
电故障点。

3. 漏电点的查找
首先，利用查找管道绝缘层破损点，从而确定管道的漏电点或短接点的方法。
此方法首先将脉冲信号送到被测管道上，如果管道防腐绝缘层良好，流入管道的
电流很弱，仪表没有显示。如果管道防腐层有破损，电流将从土壤中通过破损处

漏入管道，电流的流动会在周围土壤中将产生明显的电位梯度。当探测人员手持
两个参比电极在管道正上方探测行走时，伏特计将明显的抖动，当伏特计指针停
止抖动时，两个参比电极的中间既为防腐层漏点位置，该方法简便易行，定位准
确，是目前国际上公认的检漏方法（DCVG）。

其次，可利用测定管内电流大小的方法寻找漏电点。因为无分支的阴极保护
管道，管内电流是从远端流向通电点。当非保护管道接入后就会形成分支电路，
使保护电流经过漏电点会变小。因此，可利用此法来寻找漏电点的位置。利用此
法测定时，在有怀疑的管段上可依次选点，用 IR 压降法或者补偿法（详见有关

说明）测定管内电流。再通过比较各点电流的大小来确定漏电点的电位。
再次，绝缘法兰漏电的测定。当绝缘法兰漏电而导致阴极保护系统故障时，
则可通过在绝缘法兰两侧管段上，分别测量管地电位，若保护侧为保护电位，非
保护侧为自然电位，则绝缘法兰正常。否则，有问题存在。也可在非保护侧测法

兰端部的对地电位，如此电位比非保护管道或其他金属构筑物的电位要负，则此
绝缘法兰漏电。测定流过绝缘法兰的电流，也可用来判定绝缘法兰的性能。若绝
缘法兰非保护端一侧，能测出电流，则法兰漏电；若测不出电流，绝缘法兰不漏电。
最后，近间距电位测量法 CIPS，在测试桩上测量保护电位只能反映管道的

整体保护水平，不能说明管道各点都得到了保护。采用近间距测量方式，是沿管
道每隔 1~2m 测量一次管地电位，可以准确地检测出没有得到保护的管段。
4. 阳极接地故障
阴极保护另一常见故障是由阳极接地引起的。阳极接地电阻与阳极地床的设

计与施工质量密切相关。“冻土”会使阳极地床电阻增加几倍至十几倍，“气阻”
也会使阳极地床电阻增加。当阳极使用一段时间后，也会由于腐蚀严重，表面溶
解不均匀造成电流障碍。因此，在阴极保护的仪器上会出现电位升高，而保护电

157
