道内径变化，在管道内表面清洁度和内径满足几何检测的情况下，开展变形检测。
最后，根据管道变形检测结果，判断是否能够进行腐蚀检测，如果管道内径不能
满足腐蚀检测器要求，需要改造管道或者改造检测器。

（二）三轴高清漏磁检测技术在城市燃气管道内检测中的应用
随着国内经济的快速发展以及人们对环保的迫切需求，天然气逐步取代煤炭
成为工业及城市首选清洁能源，促使城市燃气管网迅速发展并逐步走向成熟阶段。
城市燃气管网敷设需要经过一些村庄、城镇人口密集区以及城郊繁华地带，这些

地方属于高后果区，是城市燃气管网完整性管理重要组成部分。只有准确识别高
后果区管道缺陷，并及时对一些危及管道安全运行的缺陷采取维修措施，才能有
效地降低燃气管道安全风险，减少燃气管道运行故障和安全事故。
传统漏磁检测技术只能记录一个方向的磁力线强度变化，而三轴高清漏磁检

测技术是在一个探头中放置了三个方向的传感器，可以同时记录泄漏磁力线的三
维分量，从而大幅提高了缺陷识别的准确性和缺陷尺寸量化的精确度，使得三轴
高清漏磁内检测成为提高城市燃气管网完整性管理水平的有效手段之一。
1. 三轴高清漏磁检测器介绍

三轴高清漏磁检测器是一个智能检测系统，可实时检测并记录金属管体上的
一般缺陷、坑状缺陷、大面积腐蚀、机械损伤、内部缺陷、焊缝异常、划痕、打
孔盗油点等管道异常缺陷信息及套管、补丁、阀门、三通等管道附件。通过后期
数据分析处理，可以确定管道异常缺陷信息及相关管道附件的精确位置和尺寸。

（1）漏磁检测原理介绍
漏磁检测器利用永久性磁铁将管道管壁饱和磁化，与被测管壁形成磁回路，
当管壁没有缺陷时，磁力线囿于管壁之内；当管壁存在缺陷时，磁力线会穿出管
壁产生漏磁（如图 1-1 所示）。探头拾取金属损失等缺陷处的漏磁信号，从而来

判别出缺陷。

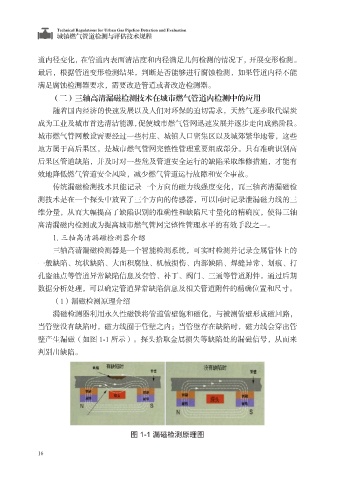

图 1-1 漏磁检测原理图
