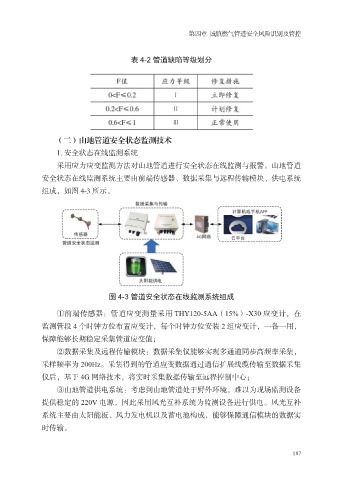

第四章 城镇燃气管道安全风险识别及管控

表 4-2 管道缺陷等级划分

（二）山地管道安全状态监测技术
1. 安全状态在线监测系统

采用应力应变监测方法对山地管道进行安全状态在线监测与报警。山地管道
安全状态在线监测系统主要由前端传感器、数据采集与远程传输模块、供电系统
组成，如图 4-3 所示。

图 4-3 管道安全状态在线监测系统组成

①前端传感器：管道应变测量采用 THY120-5AA（15%）-X30 应变计，在
监测管段 4 个时钟方位布置应变计，每个时钟方位安装 2 组应变计，一备一用，
保障能够长期稳定采集管道应变值；

②数据采集及远程传输模块：数据采集仪能够实现多通道同步高频率采集，
采样频率为 200Hz。采集得到的管道应变数据通过通信扩展线缆传输至数据采集
仪后，基于 4G 网络技术，将实时采集数据传输至远程控制中心；
③山地管道供电系统：考虑到山地管道处于野外环境，难以为现场监测设备
提供稳定的 220V 电源，因此采用风光互补系统为监测设备进行供电。风光互补

系统主要由太阳能板、风力发电机以及蓄电池构成，能够保障通信模块的数据实
时传输。

187
