第四章 城镇燃气管道安全风险识别及管控

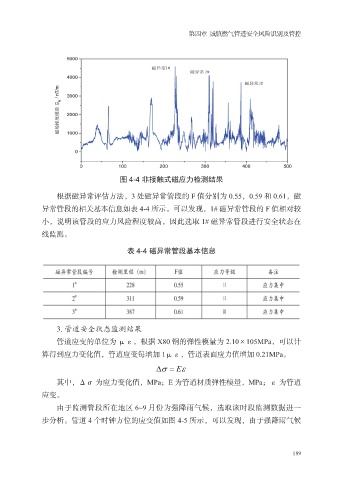

图 4-4 非接触式磁应力检测结果

根据磁异常评估方法，3 处磁异常管段的 F 值分别为 0.55，0.59 和 0.61，磁
异常管段的相关基本信息如表 4-4 所示。可以发现，1# 磁异常管段的 F 值相对较
小，说明该管段的应力风险程度较高，因此选取 1# 磁异常管段进行安全状态在

线监测。

表 4-4 磁异常管段基本信息

3. 管道安全状态监测结果
管道应变的单位为 με，根据 X80 钢的弹性模量为 2.10×105MPa，可以计
算得到应力变化值，管道应变每增加 1με，管道表面应力值增加 0.21MPa。

其中，Δσ 为应力变化值，MPa；E 为管道材质弹性模量，MPa；ε 为管道
应变。

由于监测管段所在地区 6~9 月份为强降雨气候，选取该时段监测数据进一
步分析。管道 4 个时钟方位的应变值如图 4-5 所示，可以发现，由于强降雨气候

189
