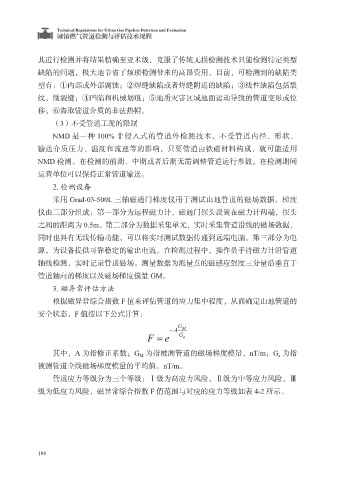

其进行检测并将结果精确至亚米级，克服了传统无损检测技术只能检测特定类型
缺陷的问题，极大地节省了烦琐检测带来的高昂费用，目前，可检测到的缺陷类
型有：①内部或外部腐蚀；②焊缝缺陷或者焊缝附近的缺陷；③线性缺陷包括裂

纹，微裂缝；④凹陷和机械划痕；⑤地质灾害区域地面运动导致的管道变形或位
移；⑥盗取管道介质的非法热帽。
（3）不受管道工况的限制
NMD 是一种 100% 非侵入式的管道外检测技术，不受管道内径、形状、

输送介质压力、温度和流速等的影响，只要管道由铁磁材料构成，就可能适用
NMD 检测。在检测的前期、中期或者后期无需调整管道运行参数，在检测期间
运营单位可以保持正常管道输送。
2. 检测设备

采用 Grad-03-500L 三轴磁通门梯度仪用于测试山地管道的磁场数据。梯度
仪由三部分组成：第一部分为远程磁力计，磁通门探头设置在磁力计两端，探头
之间的距离为 0.5m。第二部分为数据采集单元，实时采集管道沿线的磁场数据，
同时也具有无线传输功能，可以将实时测试数据传递到远端电脑。第三部分为电

源，为设备提供可靠稳定的输出电流。在检测过程中，操作员手持磁力计沿管道
轴线检测，实时记录管道磁场。测量数据为测量点的磁感应强度三分量沿垂直于
管道轴向的梯度以及磁场梯度模量 GM。
3. 磁异常评估方法

根据磁异常综合指数 F 值来评估管道的应力集中程度，从而确定山地管道的
安全状态，F 值按以下公式计算：

其中，A 为指修正系数；G M 为指被测管道的磁场梯度模量，nT/m；G a 为指
被测管道全线磁场梯度模量的平均值，nT/m。
管道应力等级分为三个等级：Ⅰ级为高应力风险，Ⅱ级为中等应力风险，Ⅲ

级为低应力风险，磁异常综合指数 F 值范围与对应的应力等级如表 4-2 所示。

186
