城镇燃气管道检测与评估技术规程

引起管道周围土壤滑移，对管道造成较大的外部荷载，使得管道监测截面各方位
应变值均不断增加。其中，3 点钟和 12 点钟方位的应变值明显大于另外两个时
钟方位，可以判断滑坡体主要作用在管道侧向。根据公式计算得到各个时钟方

位的管道应力变化值，如表 4-5 所示。在 6 天时间内，管道最大应力变化值达到
148.6MPa，相对 X80 钢的屈服强度变化了 27%，进一步说明该管段的外部荷载
条件发生了显著改变，因此，需要立即采取维修维护措施，防止滑坡体继续发育，
造成管道断裂失效。首先利用超声测厚，X 射线探伤仪等对监测管段进行接触式

检测，并且在条件允许的情况下，在管道侧向构筑挡土墙，并安装 B 型环氧套筒，
有效保障高应力风险管段的运营安全。

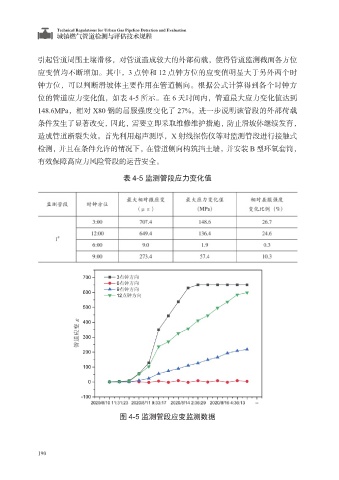

表 4-5 监测管段应力变化值

图 4-5 监测管段应变监测数据

190
