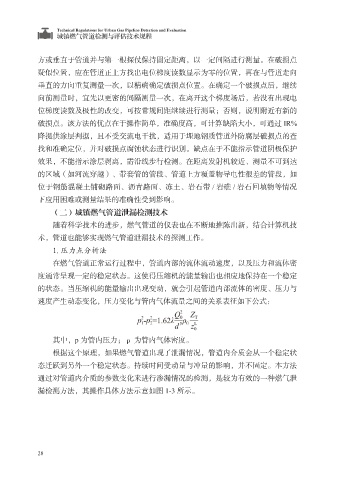

城镇燃气管道检测与评估技术规程

方或垂直于管道并与第一根探仗保持固定距离，以一定间隔进行测量。在破损点
疑似位置，应在管道正上方找出电位梯度读数显示为零的位置，再在与管道走向
垂直的方向重复测量一次，以精确确定破损点位置。在确定一个破损点后，继续

向前测量时，宜先以更密的间隔测量一次，在离开这个梯度场后，若没有出现电
位梯度读数及极性的改变，可按常规间距继续进行测量；否则，说明附近有新的
破损点。该方法的优点在于操作简单，准确度高，可计算缺陷大小，可通过 IR%
降提供涂层判据，且不受交流电干扰，适用于埋地钢质管道外防腐层破损点的查

找和准确定位，并对破损点腐蚀状态进行识别。缺点在于不能指示管道阴极保护
效果，不能指示涂层剥离，需沿线步行检测。在距离发射机较近、测量不可到达
的区域（如河流穿越）、带套管的管段、管道上方覆盖物导电性很差的管段，如
位于钢筋混凝土铺砌路面、沥青路面、冻土、岩石带 / 岩礁 / 岩石回填物等情况

下应用困难或测量结果的准确性受到影响。
（二）城镇燃气管道泄漏检测技术
随着科学技术的进步，燃气管道的仪表也在不断地推陈出新，结合计算机技
术，管道也能够实现燃气管道泄漏技术的探测工作。

1. 压力点分析法
在燃气管道正常运行过程中，管道内部的流体流动速度，以及压力和流体密
度通常呈现一定的稳定状态。这使得压缩机的能量输出也相应地保持在一个稳定
的状态。当压缩机的能量输出出现变动，就会引起管道内部流体的密度、压力与

速度产生动态变化，压力变化与管内气体流量之间的关系表征如下公式：

其中，p 为管内压力；ρ 为管内气体密度。
根据这个原理，如果燃气管道出现了泄漏情况，管道内介质会从一个稳定状
态迁跃到另外一个稳定状态。持续时间受动量与冲量的影响，并不固定。本方法
通过对管道内介质的参数变化来进行渗漏情况的检测，是较为有效的一种燃气泄
漏检测方法，其操作具体方法示意如图 1-3 所示。

28
