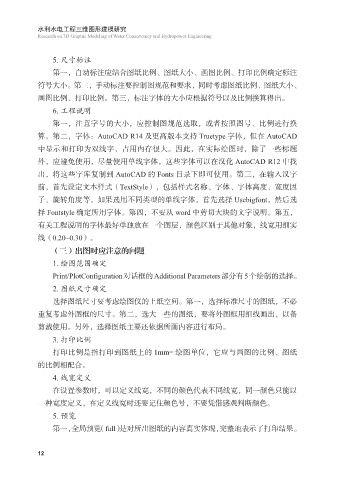

水利水电工程三维图形建模研究
Research on 3D Graphic Modeling of Water Conservancy and Hydropower Engineering
5. 尺寸标注
第一，自动标注应结合图纸比例、图纸大小、画图比例、打印比例确定标注
符号大小。第二，手动标注要控制图规范和要求，同时考虑图纸比例、图纸大小、
画图比例、打印比例。第三，标注字体的大小应根据符号以及比例换算得出。
6. 工程说明
第一，注意字号的大小，应控制图规范选取，或者按照图号、比例进行换
算。第二，字体：AutoCAD R14 及更高版本支持 Truetype 字体，但在 AutoCAD
中显示和打印为双线字，占用内存很大。因此，在实际绘图时，除了一些标题
外，应避免使用，尽量使用单线字体，这些字体可以在汉化 AutoCAD R12 中找
出，将这些字库复制到 AutoCAD 的 Fonts 目录下即可使用。第三，在输入汉字
前，首先设定文本样式（TextStyle），包括样式名称、字体、字体高度、宽度因
子、旋转角度等，如果选用不同类型的单线字体，首先选择 Usebigfont，然后选
择 Fontstyle 确定所用字体。第四，不要从 word 中剪切大块的文字说明。第五，
有关工程说明的字体最好单独放在一个图层，颜色区别于其他对象，线宽用细实
线（0.20~0.30）。
（三）出图时应注意的问题
1. 绘图范围确定
Print/PlotConfiguration对话框的Additional Parameters部分有5个绘制的选择。
2. 图纸尺寸确定
选择图纸尺寸要考虑绘图仪的上纸空间。第一，选择标准尺寸的图纸，不必
重复考虑外图框的尺寸。第二，选大一些的图纸，要将外图框用细线画出，以备
剪裁使用。另外，选择图纸主要还依据所画内容进行布局。
3. 打印比例
打印比例是指打印到图纸上的 1mm= 绘图单位，它应与画图的比例、图纸
的比例相配合。
4. 线宽定义
在设置参数时，可以定义线宽，不同的颜色代表不同线宽，同一颜色只能以
一种宽度定义，在定义线宽时还要记住颜色号，不要凭借感观判断颜色。
5. 预览
第一，全局预览（full）是对所出图纸的内容真实体现，完整地表示了打印结果。
12
