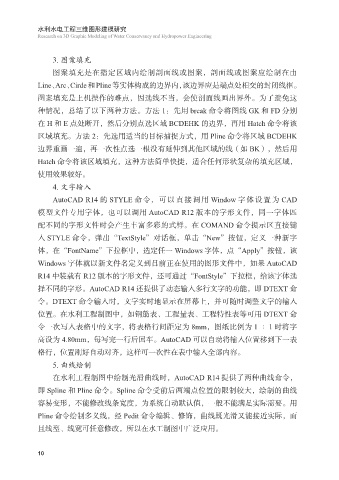

水利水电工程三维图形建模研究
Research on 3D Graphic Modeling of Water Conservancy and Hydropower Engineering
3. 图案填充
图案填充是在指定区域内绘制剖面线或图案，剖面线或图案应绘制在由
Line、Arc、Cirde和Pline等实体构成的边界内，该边界应是端点处相交的封闭线框。
图案填充是上机操作的难点，因选线不当，会使剖面线画出界外。为了避免这
种情况，总结了以下两种方法。方法 1：先用 break 命令将图线 GK 和 FD 分别
在 H 和 E 点处断开，然后分别点选区域 BCDEHK 的边界，再用 Hatch 命令将该
区域填充。方法 2：先选用适当的目标捕捉方式，用 Pline 命令将区域 BCDEHK
边界重画一遍，再一次性点选一根没有延伸到其他区域的线（如 BK），然后用
Hatch 命令将该区域填充，这种方法简单快捷，适合任何形状复杂的填充区域，
使用效果较好。
4. 文字输入
AutoCAD R14 的 STYLE 命令，可以直接调用 Window 字体设置为 CAD
模型文件专用字体，也可以调用 AutoCAD R12 版本的字形文件，同一字体匹
配不同的字形文件时会产生丰富多彩的式样。在 COMAND 命令提示区直接键
入 STYLE 命令，弹出“TextStyle”对话框，单击“New”按钮，定义一种新字
体，在“FontName”下拉框中，选定任一 Windows 字体，点“Apply”按钮，该
Windows 字体就以新文件名定义到目前正在使用的图形文件中，如果 AutoCAD
R14 中装载有 R12 版本的字形文件，还可通过“FontStyle”下拉框，给该字体选
择不同的字形。AutoCAD R14 还提供了动态输入多行文字的功能，即 DTEXT 命
令。DTEXT 命令输入时，文字实时地显示在屏幕上，并可随时调整文字的输入
位置。在水利工程制图中，如钢筋表、工程量表、工程特性表等可用 DTEXT 命
令一次写入表格中的文字，将表格行间距定为 8mm，图纸比例为 1 ∶ 1 时将字
高设为 4.80mm，每写完一行后回车。AutoCAD 可以自动将输入位置移到下一表
格行，位置刚好自动对齐，这样可一次性在表中输入全部内容。
5. 曲线绘制
在水利工程制图中绘制光滑曲线时，AutoCAD R14 提供了两种曲线命令，
即 Spline 和 Pline 命令。Spline 命令受前后两端点位置的限制较大，绘制的曲线
容易变形，不能修改线条宽度，为系统自动默认值，一般不能满足实际需要。用
Pline 命令绘制多义线，经 Pedit 命令编辑、修饰，曲线既光滑又能接近实际，而
且线型、线宽可任意修改，所以在水工制图中广泛应用。
