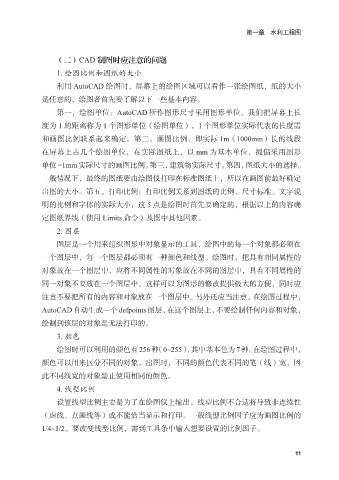

（二）CAD 制图时应注意的问题
1. 绘图比例和图纸的大小
利用 AutoCAD 绘图时，屏幕上的绘图区域可以看作一张绘图纸，纸的大小

是任意的，绘图者首先要了解以下一些基本内容。
第一，绘图单位：AutoCAD 所作图形尺寸采用图形单位。我们把屏幕上长

度为 1 的距离称为 1 个图形单位（绘图单位），1 个图形单位实际代表的长度需
和画图比例联系起来确定。第二，画图比例：即实际 1m（1000mm）长的线段
在屏幕上占几个绘图单位，在实际图纸上，以 mm 为基本单位，提倡采用图形
单位 =1mm 实际尺寸的画图比例。第三，建筑物实际尺寸。第四，图纸大小的选择。

一般情况下，最终的图纸要由绘图仪打印在标准图纸上，所以在画图前最好确定
出图的大小。第五，打印比例：打印比例关系到图纸的比例、尺寸标准、文字说

明的比例和字体的实际大小，这 5 点是绘图时首先要确定的，根据以上的内容确
定图纸界线（使用 Limits 命令）及图中其他因素。
2. 图层
图层是一个用来组织图形中对象显示的工具，绘图中的每一个对象都必须在

一个图层中，每一个图层都必须有一种颜色和线型。绘图时，把具有相同属性的
对象放在一个图层中，应将不同属性的对象放在不同的图层中，具有不同属性的

同一对象不要放在一个图层中，这样可以为图形的修改提供极大的方便，同时应
注意不要把所有的内容和对象放在一个图层中。另外还应当注意，在绘图过程中，
AutoCAD 自动生成一个 defpoints 图层，在这个图层上，不要绘制任何内容和对象，
绘制到该层的对象是无法打印的。

3. 颜色
绘图时可以利用的颜色有 256 种（0~255），其中基本色为 7 种。在绘图过程中，

颜色可以用来区分不同的对象，出图时，不同的颜色代表不同的笔（线）宽，因
此不同线宽的对象禁止使用相同的颜色。
4. 线型比例
设置线型比例主要是为了在绘图仪上输出。线型比例不合适将导致非连续性

（虚线、点画线等）或不能恰当显示和打印。一般线型比例因子应为画图比例的
1/4~1/2。要改变线型比例，需到工具条中输入想要设置的比例因子。
