4. 技术性能要求
技术性能要求见表 4-4。

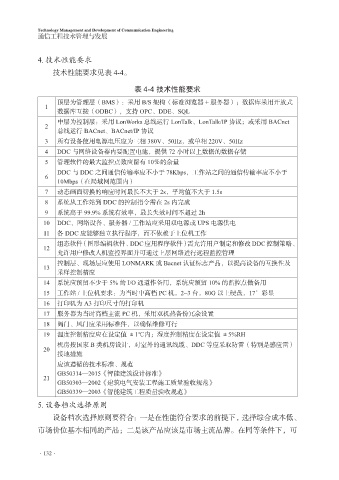

表 4-4 技术性能要求
顶层为管理层（BMS）：采用 B/S 架构（标准浏览器 + 服务器）；数据库采用开放式
1
数据库互接（ODBC），支持 OPC、DDE、SQL
中层为控制层：采用 LonWorks 总线运行 LonTalk、LonTalk/IP 协议；或采用 BACnet
2
总线运行 BACnet、BACnet/IP 协议
3 所有设备使用电源电压应为三相 380V、50Hz，或单相 220V、50Hz
4 DDC 与网络设备器内要配置电池，提供 72 小时以上数据的数据存储
5 管理软件的最大监控点数应留有 10％的余量
DDC 与 DDC 之间通信传输率应不小于 78Kbps，工作站之间的通信传输率应不小于
6
10Mbps（在局域网范围内）
7 动态画面切换的响应时间最长不大于 2s，平均值不大于 1.5s
8 系统从工作站到 DDC 的控制指令需在 2s 内完成
9 系统高于 99.9% 系统有效率，最长失效时间不超过 2h
10 DDC、网络设备、服务器 / 工作站应采用双电源或 UPS 电源供电
11 各 DDC 应能够独立执行程序，而不依赖于上位机工作
组态软件（图形编辑软件、DDC 应用程序软件）需允许用户制定和修改 DDC 控制策略、
12
允许用户修改人机监控界面并可通过上层网络进行远程监控管理
控制层、现场层应使用 LONMARK 或 Bacnet 认证标志产品，以提高设备的互换性及
13
采样控制精度
14 系统应预留不少于 5% 的 I/O 通道作备用，系统应预留 10% 的监控点做备用
15 工作站 / 上位机要求：为当时中高档 PC 机，2~3 台，80G 以上硬盘，17’彩显
16 打印机为 A3 打印尺寸的打印机
17 服务器为当时高档主流 PC 机，采用双机热备份冗余设置
18 阀门、风门应采用标准件，以确保维修可行
19 温度控制精度应在设定值 ±1℃内；湿度控制精度在设定值 ±5%RH
机房按国家 B 类机房设计，对室外的通讯线缆、DDC 等应采取防雷（特别是感应雷）
20
接地措施
应该遵循的技术标准、规范
GB50314—2015《智能建筑设计标准》
21
GB50303—2002《建筑电气安装工程施工质量验收规范》
GB50339—2003《智能建筑工程质量验收规范》
5. 设备档次选择原则
设备档次选择原则要符合：一是在性能符合要求的前提下，选择综合成本低、
市场价位基本相同的产品；二是该产品应该是市场主流品牌。在同等条件下，可
